气动高压球阀
 |
 |
| 气动高压球阀 (焊接式) |
气动高压球阀 (法兰式) |
■ 产品概述
川沪牌气动高压球阀是由锻钢高压阀体及活塞式气动执行器组成。气动高压球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，在大工作压力下能够保持其结构的抗压均匀性。气动高压球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。主要适用于 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。气动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
■ 主要技术参数
● 阀体
| 阀体形式 |
三段式锻造阀体 |
| 公称通径 |
DN15～300mm、1/2"～12" |
| 公称压力 |
国标PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美标ANSI 150、300、600、900LB |
| 法兰标准 |
ANSI、GB、JB、HG等 |
| 连接形式 |
法兰式、焊接式、螺纹式(适用于PN10MPa以内) |
| 阀盖形式 |
整体式 |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
● 阀内件
● 执行机构
| 执行器型号 |
GT、SR、ST、AT、AW系列单(双)作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-20～+90℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要性能指标
| 公称通径 DN(mm) |
DN15～300mm、1/2"～12" |
| 允许压差(MPa) |
≤ 公称压力 |
| 动作范围 |
0～90° |
| 泄露量Q |
软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 |
| 基本误差 |
带定位器：小于全行程的±2% |
| 回差 |
带定位器：小于全行程的2% |
■ 主要零件材料
| 零件名称 |
材料 |
| 阀体、阀盖 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球体 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
| 阀杆 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
| 阀座密封圈 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
| 螺柱、螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
| 密封填料 |
Ｖ型PTFE、柔性石墨 |
■ 主要性能规范
| 公称通径DN(mm) |
DN15-300 |
1/2"～12" |
| 公称压力 |
PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
| 试验压力 |
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| 密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| 低压气密试验 |
0.5～0.7 |
| 适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |

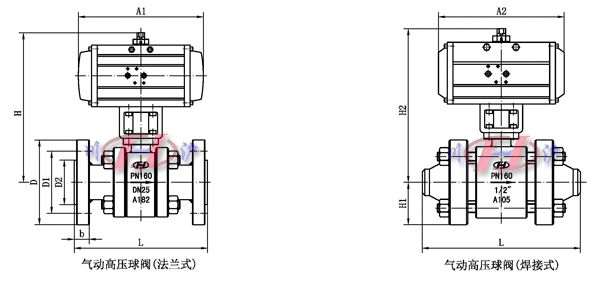

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
15～300、1/2"～12" |
| L |
由于该阀门为订做产品及各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售
部 ，技术人员将会为您提供完整的图纸及技术资料，所有外型结构尺寸需以工程师设计为准。 |
| H、H1、H2 |
| D |
| D1 |
| D2 |
| A1 |
| b |
|
