内螺纹气动球阀
 |
 |

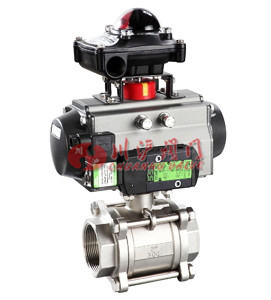

| 气动内螺纹球阀 (三片式阀体) |

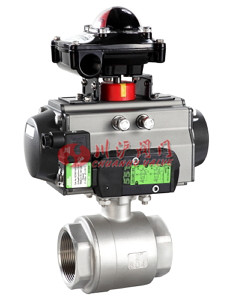

气动内螺纹球阀 (二片式阀体) |
■ 产品概述
川沪公司经营的内螺纹气动球阀分为整体式、两段式及三段式。阀体铸造采用德国引进的先进工艺，结构合理、造型美观。配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。内螺纹气动球阀阀座采用弹性密封结构，启闭轻松，密封可靠。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。气动内螺纹球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，内螺纹气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质本球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节流量之用。
■ 主要技术参数
● 阀体
| 阀体形式 |
内螺纹精铸阀体 |
| 公称通径 |
DN6～100mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
| 连接形式 |
管螺纹(G)、锥螺纹(NPT) |
| 阀盖形式 |
一体式 |
| 压盖型式 |
压帽拧紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
● 执行机构
● 执行机构
| 执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-20～+90℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要阀体结构图
 |
 |
| 三片式气动球阀(阀体) |
二片式气动球阀(阀体) |
■ 主要零件材料
| 1 |
左阀体 |
WCB、CF8、CF8M、CF3M |
| 2 |
阀座 |
PEFE、PPL、304、316 |
| 3 |
球体 |
WCB、CF8、CF8M、CF3M |
| 4 |
密封圈 |
PTFE/金属石墨缠绕垫片 |
| 5 |
右阀体(中阀体) |
WCB、CF8、CF8M、CF3M |
| 6 |
阀杆 |
2Cr13304、316、316L |
| 7 |
填料压盖 |
WCB、CF8、CF8M、CF3M |
■ 主要性能指标
| 公称通径DN(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 允许压差(MPa) |
≤ 公称压力 |
| 动作范围 |
0～90° |
| 泄露量Q |
软密封为零泄露；金属密封符合ANSI B16.104 IV级标准 |
| 基本误差 |
带定位器：小于全行程的±2% |
| 回差 |
带定位器：小于全行程的2% |
■ 主要性能参数
| 试验压力(Mpa) |
公称压力(Mpa) |
压力级(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 气密试验 |
0.5～0.7 |
■ 主要外形及连接尺寸
| 公称通径 |
内螺纹连接 |
| mm |
inch |
D |
L |
H |
G |
A |
| 10 |
3/8 |
10 |
60 |
157 |
3/8″ |
140 |
| 15 |
1/2 |
15 |
75 |
168 |
1/2″ |
140 |
| 20 |
3/4 |
20 |
80 |
170 |
3/4″ |
140 |
| 25 |
1 |
25 |
90 |
180 |
1″ |
140 |
| 32 |
11/4 |
32 |
110 |
185 |
11/4″ |
164 |
| 40 |
11/2 |
38 |
125 |
200 |
11/2″ |
164 |
| 50 |
2 |
50 |
144 |
210 |
2″ |
190 |
| 65 |
21/2 |
64 |
186 |
230 |
21/2″ |
210 |
| 80 |
3 |
78 |
206 |
250 |
3″ |
247 |
| 100 |
4 |
98 |
240 |
270 |
4″ |
247 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
