气动卫生型蝶阀(气动快装蝶阀)
 |
 |

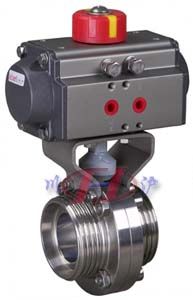

| 气动卫生型蝶阀(本体不锈钢) |

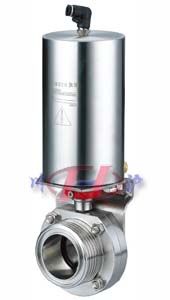

气动卫生型蝶阀(整体不锈钢) |
■ 产品概述
本公司经营的气动卫生型蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。气动卫生型蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。气动卫生型蝶阀具有结构紧凑、装拆方便等优点。
■ 产品特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
■ 主要技术参数
| 公称通径 |
DN(mm)15～150 |
| 公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
| 气密封试验 |
0.6 |
0.6 |
0.6 |
| 适用介质 |
空气、水、蒸气、油品等。 |
| 驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
| 连接方式 |
快装式、卡箍式、外螺纹、焊接式等 |
■ 主要零件材料
| 零件名称 |
材料 |
| 阀体 |
304、316、316L |
| 蝶板 |
304、316、316L |
| 密封圈 |
硅橡胶、氟橡胶、聚四氟 |
| 阀杆 |
304、316、316L |
| 填料 |
硅橡胶、氟橡胶、聚四氟 |
■ 密封材料选用和适用温度
| 材料品种 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
| 英语简称 |
PTFE |
SI |
VITON |
NR |
PA |
| 型号代号 |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
| 耐高温度 |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
| 耐低温度 |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
| 适用工作温度 |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
■ 主要外形及连接尺寸
| 规格(ISO) |
执行器长度 |
外径 |
通径 |
结构长度 |
中心高度 |
重量(Kg) |
| 20 |
50 |
78 |
19.05 |
130 |
82 |
1.2 |
| 25 |
50 |
78 |
25.4 |
130 |
82 |
1.2 |
| 32 |
50 |
78 |
31.8 |
130 |
82 |
1.05 |
| 38 |
50 |
86 |
38.1 |
130 |
86 |
1.2 |
| 51 |
52 |
102 |
50.8 |
140 |
96 |
1.7 |
| 63 |
56 |
115 |
63.5 |
150 |
103 |
2.1 |
| 76 |
56 |
128 |
76.1 |
150 |
110 |
2.4 |
| 89 |
60 |
139 |
88.9 |
170 |
116 |
2.7 |
| 102 |
64 |
154 |
101.6 |
170 |
122 |
3.05 |
| 108 |
64 |
159 |
108 |
170 |
126 |
3.15 |
| 133 |
80 |
138 |
133 |
190 |
138 |
5.2 |
| 159 |
90 |
215 |
159 |
190 |
153 |
9.2 |
注：以上参数为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
