气动调节蝶阀
|
|
气动调节蝶阀 (法兰式) |
气动调节蝶阀 (对夹式) |
■ 产品概述
川沪公司经营的气动调节蝶阀是由气动执行机构及金属密封(或软密封)蝶阀阀体组成,外配气动阀门定位器,输入控制信号(4-20mADC或1-5VDC)气源即可控制运转,结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体,因此气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。气动调节蝶阀是调节流量和截断流体的佳装置。
■ 主要特点
1、本阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
2、阀体采用不锈钢弹性金属硬密封结构,无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
3、蝶阀的三维偏心距,经过严格的计算,密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
6、阀体耐高温、耐低温、耐腐蚀性。
■ 主要技术参数
● 阀体
阀体形式 |
直通铸造蝶阀 |
公称通径 |
DN50~600mm |
公称压力 |
PN1.0、1.6、2.5MPa |
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 |
法兰式、对夹式、焊接式 |
阀盖形式 |
一体式 |
压盖型式 |
压盖压紧式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 阀内件
阀板形式 |
垂直板式(蝶形) |
流量特性 |
近似等百分比 |
● 执行机构
执行器型号 |
GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
供气压力 |
400~700KPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注:如需详细执行器参数,请进入气动执行器页面进行查阅。
■ 主要零件材料
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
|
2 |
下轴套 |
铜合金、304、316 |
3 |
阀体 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
4 |
密封圈 |
NBR丁晴橡胶、PTFE、PPL、304、316 |
5 |
压板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
6 |
固定销 |
25、35、45 |
7、8 |
上、下阀轴 |
2Cr13、304、316、316L |
9 |
上轴套 |
铜合金、304、316 |
10 |
填料 |
聚四氟乙烯/柔性石墨 |
11、12 |
填料压盖组件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
■ 主要性能指标
回差 |
带定位器:小于全行程的2% |
基本误差 |
带定位器:小于全行程的±2% |
泄露量l/h |
符合ANSI B16.104 IV级标准 |
可调范围R |
50:1 |

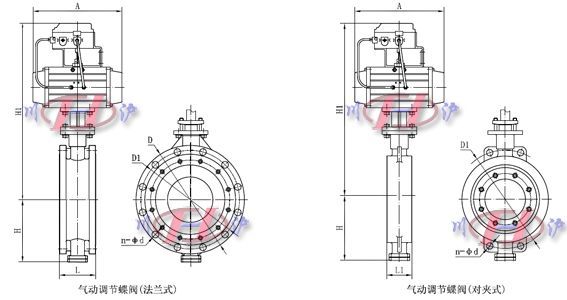

■ 主要外形及连接尺寸
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
H1 |
根据所配执行机构而定 |
A、A1 |
根据阀门所需力矩而定,配置执行器型号不同,外形尺寸也不相同 |
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
|
