SD气动伸缩蝶阀
 |
 |

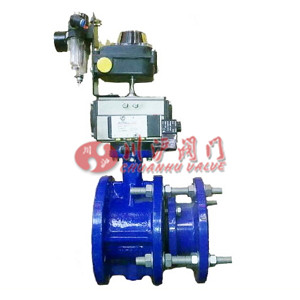

| SD气动伸缩蝶阀 |

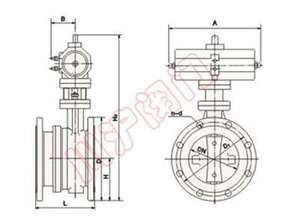

SD气动伸缩蝶阀外形尺寸图 |
■ 产品概述
上海川沪专业生产的高品质SD641H气动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在120℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的佳装置。SD641H气动伸缩蝶阀分三种类型：A、普通型：选用时按伸缩器的设计规范设计安装，如需加限位螺栓，请设计时注明。B、固定限位型：它即可伸缩，又能限位，具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多，适用范围更广。C、加长型：它是把普通型伸缩蝶阀的伸缩节加长，使其长度符合用户所需长度（不包括伸缩量），其特点是在老管路的改造时，原管路上的阀门需要更新换代，不需把原管道上的阀门的连接部分割衬，即可取而代之。加长型选用时也应考虑加限位措施，如需限位请设计时注明。上海川沪阀门有限公司生产的气动伸缩蝶阀，广泛应用于给排水、市政、造纸等行业。
■ 主要参数
| 公称通径 |
DN（mm） |
50～2000 |
| 公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
| 气密封试验 |
0.6 |
0.6 |
0.6 |
| 适用温度 |
≤80℃ |
| 适用介质 |
空气、水、蒸气、煤气、油品等。 |
| 驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
■ 外形尺寸表
公称
通径 |
外形尺寸(参考值) |
法兰尺寸和螺栓孔尺寸(标准值) |
| |
H |
H1 |
设计
大长度 |
设计
小长度 |
设计
长度 |
A |
B |
1.0MPa |
1.6MPa |
| 毫米 |
|
|
|
|
|
|
|
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
| 50 |
80 |
309 |
186 |
156 |
171 |
180 |
200 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
| 65 |
95 |
337 |
190 |
160 |
175 |
180 |
200 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
| 80 |
98 |
347 |
198 |
166 |
182 |
180 |
200 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
| 100 |
114 |
373 |
228 |
188 |
208 |
180 |
200 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
| 125 |
128 |
405 |
240 |
201 |
220 |
180 |
200 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
| 150 |
139 |
440 |
246 |
206 |
226 |
270 |
280 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
| 200 |
174 |
612 |
265 |
219 |
242 |
400 |
425 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
| 250 |
215 |
693 |
295 |
240 |
267 |
400 |
425 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
| 300 |
245 |
747 |
308 |
254 |
282 |
450 |
560 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
|
