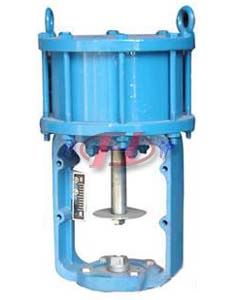

ZSA/B气动活塞式执行器
 |
 |
| ZSA/B气动活塞式执行器 |

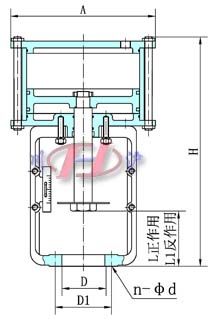

ZSA/B气动活塞式执行器 (结构图) |
■ 产品概述
ZSA/B气动活塞式执行器是带弹簧复位可调零比例式气动活塞式直行程执行机构。气动活塞式执行器特点是输出力大，结构简洁、可靠、轻小、动作速度快、抗震性好。气动活塞式执行器可与直通单双座、角型、套筒、隔膜、精小型等直行程类调节阀组配并带上定位器成为气动活塞式调节阀。选用不同的弹簧范围可获得需要的许用压差。
ZS型是用于与切断阀相配套的二位式弹簧复位活塞式执行机构。具有动作迅速(可达1.2-4.5S)、可靠、体积轻小的特点。
ZSN型是双向无弹簧活塞式执行机构，常与高压差、大口径、开关速度要求较高(1-2S)和高温切断阀组配。
ZS-P、ZS型执行机构都可配ZPXS型侧装手操机构。
ZSN型配顶装手操机构ZDS。
■ 主要技术参数
| 型号项目 |
ZS-1P |
ZS-2P |
ZS-3P |
ZS-4P |
ZS-5P |
ZS-6P |
| 气缸直径mm |
100 |
125 |
160 |
200 |
250 |
320 |
| 行程mm |
10 |
10/16 |
16/25 |
25/40 |
40/60 |
60 |
| 弹簧范围KPa |
40-200；80-240；100-200；200-350；350-500 |
| 供气压力MPa |
ZSA，ZSN为0.4-0.6;ZS-P：气开比弹簧范围上限大0.05
气关按上限+下限+0.05 |
| ZS-P推杆输出N |
350-500KPa |
2674 |
4165 |
6860 |
10740 |
16800 |
27440 |
| 200-350KPa |
1528 |
2300 |
3920 |
6140 |
9600 |
15680 |
| 100-200KPa |
764 |
1190 |
1960 |
3070 |
4800 |
7840 |
| 80-240Kpa |
610 |
952 |
1568 |
2450 |
3840 |
6270 |
| 配带侧装手操机构 |
ZPXS-2 |
ZPXS-3 |
ZPXS-4 |
ZPXS-5 |
ZPXS-6 |
注：1、推力计算均以反作用始动弹簧力为准；弹簧范围按350-500KPa档，配气关式阀采用较小的弹簧范围。
2、ZS、ZSN型气缸直径与ZS-P型相同。
3、短档行程用于ZS、ZSN型。
■ 主要性能指标
● ZSA/B-P型
| 项目 |
不带定位器 |
带定位器 |
| 基本误差% |
±6 |
±1.5 |
| 回 差% |
3 |
1.5 |
| 死 区% |
1.2 |
1 |
| 始终点偏% |
2.5 |
| 气密性 |
以0.6MPa输入气缸,切断气源后压力降≤5KPa/5min |
| 工作寿命 |
不少于10万次 |
注: 当与调节阀组配时一般均带阀门定位器。
● ZS、ZSN型
| 项目指 |
二位动作时 |
气缸密封性 |
工作寿命 |
| ZS(ZSN)-1 |
1.2(≤1) |
以0.6MPa输入气缸切断气源后压力降≤5KPa/min |
不少于10万次 |
| ZS(ZSN)-2 |
1.2(≤1) |
| ZS(ZSN)-3 |
≤2(≤1) |
| ZS(ZSN)-4 |
≤2.5(1) |
| ZS(ZSN)-5 |
≤3.5(1.5) |
| ZS(ZSN)-6 |
≤4.5(2) |
■ 主要零部件材料
| 零件名称 |
材料 |
零件名称 |
材料 |
| 气缸 |
精拉铝合金管，硬阳极氧化 |
活 塞 |
LY12 |
| 压缩弹簧 |
60Si2MnA |
推 杆 |
2Cr13 |
| QY型密封圈 |
TPU、EPDM |
支 架 |
HT250 |
■ 主要连接尺寸
| 型号尺寸 |
ZS-1P |
ZS-2P |
ZS-3P |
ZS-4P |
ZS-5P |
ZS-6P |
| ZS-1 |
ZS-2 |
ZS-3 |
ZS-4 |
ZS-5 |
ZS-6 |
| ZSN-1 |
ZSN-2 |
ZSN-3 |
ZSN-4 |
ZSN-5 |
ZSN-6 |
| A |
125×125 |
148×148 |
185×185 |
232×232 |
283×283 |
283×283 |
| H |
250 |
290 |
325 |
440 |
590 |
640 |
| 250 |
290 |
325 |
440 |
590 |
640 |
| 200 |
245 |
272 |
352 |
431 |
510 |
| L |
90 |
97 |
110 |
150 |
170 |
295 |
| L1 |
60 |
81 |
92 |
115 |
110 |
200 |
| D1 |
/ |
80 |
80 |
105 |
122 |
130 |
| D2 |
32 |
60 |
60 |
80 |
95 |
100 |
| n-φd |
/ |
2-Φ10 |
2-Φ10 |
4 -Φ12 |
4 -Φ14 |
4 -Φ18 |
|
