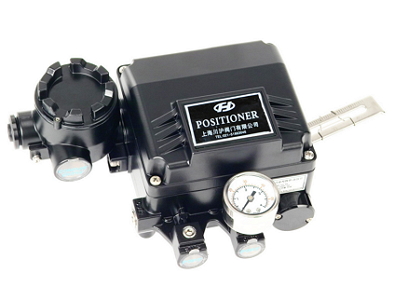

YT-1000电气阀门定位器

气动活塞式执行器 气动活塞式执行器 (结构图)

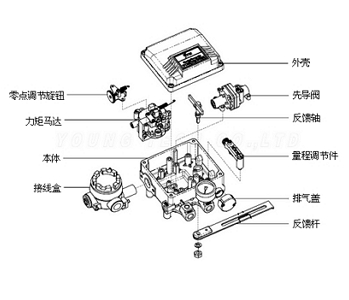

YT-1000电气阀门定位器 YT-1000电气阀门定位器 (结构图)

■ 产品概述

电-气阀门定位器YT-1000系列产品是从控制系统结婚搜4-20mA直流电流信号,精密调节阀门的开度的装置,T-1000系列电气定位器与气动调节阀配套使用,构 成闭环控制回路。把控制系统给出的直流电流信号转换成驱动 调节阀的气信号,控制调节阀的动作。同时根据调节阀的开度 进行反馈,使阀门位置能够按系统输出的控制信号进行正确定 位。该电气定位器可用于单作用型(弹簧复位型)和双作用型 气动执行机构。

■ 产品特点

通过防爆等级(Exia Ⅱ BT6, Exdm Ⅱ BT6,Exdm Ⅱ CT6)认证。
通过IP66等级认证。
具有高抗振性(在5~200Hz时无影响)。
电气接口均为多孔形式,便于任意方向连接。
调校简单,易于实现正、反作用的转换对于小型执行机构,
通过调节气孔流量可消除振荡现象。
不需要换零部件即可完成1/2等分控制。
设计为部件组合式结构,便于维修和保养。v 易于反馈连接。
空气消耗低。

■ 主要技术参数

型 号
项 目
YT-1000L YT-1000R
直行程 角行程
单作用 双作用 单作用 双作用
输入信号 4~20mA DC
电    阻 250 ± 15 Ω
供气压力 1. 4~7kgf/cm    2.  (20~100psi)
行    程: 10~150mm   0~90 度
气管接口 PT(NPT)1/4
压力表接口 PT(NPT)1/8
电气接口 PF1/2(G1/2)
防爆等级 Exdm Ⅱ B(C)T6,  Exia Ⅱ BT6
防护等级 IP66
环境温度 -20 ℃-70℃
线性度 ±1%F.S.    ±2%F.S.
滞后度 ±1%F.S.
灵敏度 ±0.2%F.S.   ±0.5%F.S.
重复度 ±0.5%
空气消耗量 3LPM(Sup=1. 4kgf/cm   2 ,20psi)
流    量 80LPM(Sup=1. 4kgf/cm   2 ,20psi)
材    料 铸铝
