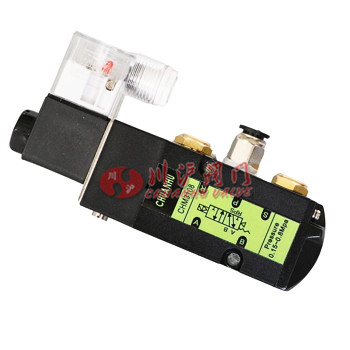

电磁阀

电磁阀
电磁阀

■电磁阀 产品概述

上海川沪阀门有限公司生产的电磁阀,电磁阀隔磁套管内的铁芯完成,不存在动密封,所以外漏易堵绝。电动阀力矩控制不易,容易产生内漏,甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏,直至降为零。所以,电磁阀使用特别安全,尤其适用于腐蚀性、有毒或高低温的介质。
产品特点:
1.外漏堵绝,内漏易控,使用安全。内外泄漏是危及安全的要素。其它自控阀通常将阀杆伸出,由电动、气动、液动执行机构控制阀芯的转动或移动。这都要解决长期动作阀杆动密封的外泄漏难题;唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成,不存在动密封,所以外漏易堵绝。电动阀力矩控制不易,容易产生内漏,甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏,直至降为零。所以,电磁阀使用特别安全,尤其适用于腐蚀性、有毒或高低温的介质。
2.系统简单,便接电脑,价格低谦。电磁阀本身结构简单,价格也低,比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多,价格要低得多。由于电磁阀是开关信号控制,与工控计算机连接十分方便。在当今电脑普及,价格大幅下降的时代,电磁阀的优势就更加明显。
3.动作快递,功率微小,外形轻巧。电磁阀响应时间可以短至几个毫秒,即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路,比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低,属节能产品;还可做到只需触发动作,自动保持阀位,平时一点也不耗电。电磁阀外形尺寸小,既节省空间,又轻巧美观。

■ 电磁阀 主要参数

1、结构形式 滑动
2、动作方式 电磁铁或手动操作。按下并旋转手动操作钮可实现手动状态锁定
3、复位方式 气动弹簧复位、机械弹簧复位、电磁铁操作复位
4、接 口 ISO228/1标准G1/4
5、环境温度 -20℃~+60(防爆型-15℃~+50℃)
6、介质温度 -20℃~+80℃(防爆型-15℃~+50℃)
7、材 质 阀体和内部零件:阳极电镀铝合金、铜
8、加固端盖 塑料
9、密 封 圈 丁苯橡胶(NBR)和聚亚安酯(AU)
10、安 装 符合NAMUR标准和VDI/VDE3845的双孔

■ 单电控二位三通电磁阀工作原理

单电控二位三通电磁阀工作原理
单电控二位三通电磁阀工作原理:
电磁阀激励(电磁线圈流过电流,阀芯在电磁力的作用下移动,使阀芯压缩弹簧,并移动到右侧,3和2口相通,1口封闭)
电磁阀失励(电磁阀线圈没有电流通过,因此,电磁阀的弹簧释放,将阀芯移动到电磁阀的左侧,1和2口相通,3口封闭)

■ 单电控二位五通电磁阀工作原理

单电控二位五通电磁阀工作原理
单电控二位五通电磁阀工作原理:
电磁阀激励(电磁线圈流过电流,阀芯在电磁力的作用下移动,使阀芯压缩弹簧,并移动到右侧,1和4相通,2和3相通,气源从1口进入气缸,3口排出气缸里的气体)
电磁阀失励(电磁阀线圈没有电流通过,因此,电磁阀的弹簧释放,将阀芯移动到电磁阀的左侧,1和2口相通,4和5相通,气源从1口进入气缸,5口排出气缸里的气体)

■ 电磁阀 安装使用说明

1、使用前注意检查组件在运输过程中是否损坏,然后安装使用
2、安装时请注意气体流动方向及接管牙型是否正确。使用介质必须经过40um滤芯过滤
3、请注意安装条件是否符合技术要求(如 "电压"、"作动频率" 、"工作压力" 、"使用温度范围" 等),然后安装使用
4、安装时注意气体流动方向,P為进气口、A(B)為工作口、R(S)為排气口
5、儘量避免在震动的环境下使用,并注意低温下的防冻措施
6、连接管路时,注意止泄带缠绕不可超过接头牙端面,注意清除管路接头内的粉尘、铁屑等脏物,避免杂质或异物进入阀体内
7、请注意防尘,建议排气口安装消声器或消声节流阀。拆下不用时应在进、出气口装防尘套。
8、整机调试时,建议先用手动装置调试,然后再通电调试。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
