Z641Y气动高压闸阀

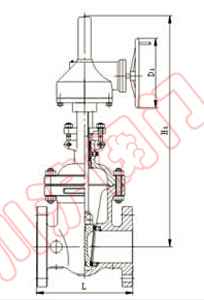

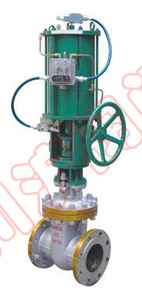

气动高压闸阀 气动高压闸阀外形尺寸
气动高压闸阀 气动高压闸阀外形尺寸

■ 产品概述

Z641Y气动高压闸阀用于需要快速启闭的高压工况,利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。 气动高压闸阀和其他同类阀门相比,具有以下优点:
1、流体阻力小,密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
2、开启较有力,密封性能好,介质流向不受限制,不扰流,不降压力。
3、形体简单,制造工艺性好,适用范围广。

上海川沪阀门有限公司生产的气动高压闸阀,广泛应用于化工、石化、消防等场合。

■执行标准

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092



■ 压力试验

公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
上密封试验 1.8 2.8 4.4 7.04 11.0 18.0
气密封试验 0.4-0.7



■ 主要零件材料及性能

体盖板 阀   杆 密封面 垫   片 填   料 工作温度℃ 适用介质
WCB 2Cr13 13Cr
STL
本体材料
尼龙
增强柔性石墨
1Cr13/柔性石墨
08软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE
≤425 水、蒸汽、油品
WC1 38CrMoA1
25Cr2MoV
≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 销酸类
ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸类

■ 外形尺寸:mm

公称通径
DN
L D D1 D2 D6 b Z-Φd H H1 D0 WT
(Kg)
CZ6s40H-40            CZ6s40Y-40P              CZ6s40Y-40R
50 250 160 125 100 88 20 4-Φ18 950 570 200 42
65 280 180 145 120 110 22 8-Φ18 1050 596 200 68
80 320 195 160 135 121 22 8-Φ18 1080 635 250 84
100 350 230 190 160 150 24 8-Φ23 1145 645 320 102
125 400 270 220 188 176 28 8-Φ25 1210 700 320 135
150 450 300 250 218 204 30 8-Φ25 1330 750 400 156
200 550 375 320 282 260 38 12-Φ30 1660 940 400 276
250 650 445 385 345 313 42 12-Φ34 1820 1050 450 306
300 750 510 450 408 364 46 16-Φ34 1990 1150 450 510
350 850 570 510 465 422 52 16-Φ34 2110 1190 500 720
400 950 655 585 535 474 58 16-Φ41 2335 1370 550 1050
450 1050 680 610 560 524 60 20-Φ41 2490 1510 550 1320
500 1150 755 6720 612 576 62 20-Φ48 2640 1590 550 1800
600 1350 890 795 730 678 62 20-Φ54 2940 1720 600 2160
