美标锻钢闸阀
 |
 |

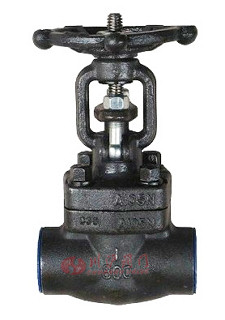

| 美标锻钢闸阀(A105材质) |

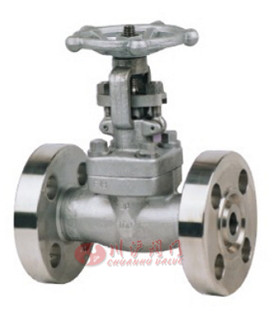

美标锻钢闸阀(不锈钢材质) |
■ 产品概述
川沪公司生产的美标锻钢闸阀（150lb、300lb、600lb美标闸阀）适用于电力、石油、化工等行业的水、蒸汽、油品及腐蚀性介质等设备和管道上，用作接通或切断管道中流通的介质。
■ 产品特点
1.设计制造Design and Manufacture:ANSI B16.34API602
2.连接端尺寸Connecting Size：
SW:ANSI B16.11
螺纹端尺寸Screw:ANSI B1.20.1BS21ISO7/1
3.检验和试验Test:API598
4.阀体材料 Body material:A105、F11、F22、304、316、304L、316L
■ 型号编制
| 代号 |
阀体材料 |
适用介质 |
温度 |
| C |
碳钢WCB |
水.蒸汽、油品等 |
≤ 425℃ |
| I |
铬钼钢1Cr5Mo |
水.蒸汽、油品等 |
≤550℃ |
| V |
铬钼钒钢12CrMoV |
水.蒸汽、油品等 W |
≤595℃ |
| P |
铬镍钛钢0Cr18Ni9Ti |
硝酸等 |
≤200℃ |
| 高温蒸汽、油品 |
≤600℃ |
| R |
铬镍钼钛钢0Cr18Ni12Mo2Ti |
醋酸类 |
≤200℃ |
| 高混蒸汽，油品 |
≤650℃ |
| M |
蒙乃尔合金Monel |
氢氟酸 |
≤480℃ |
■ 试验标准
| 公称压力 CLASS |
试验压力MPa |
| 壳体强度 |
密封(液） |
上密封（液） |
气密封 |
| 150 |
3.0 |
2.2 |
2.2 |
0.5 〜0.7 |
| 300 |
7.5 |
5.5 |
5.5 |
| 600 |
15 |
11 |
11 |
| 900 |
22.5 |
16.5 |
16.5 |
■ 零部件材质
| 名称 |
材料 |
阀体
阀盖 |
铸件 |
WCB |
ZG1Cr5Mo |
ZG1Cr5Mo |
CF8
ZG0Cr18Ni9Ti |
CF8M
ZG0Cr18Ni12Mo2Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 锻件 |
A105 |
1Cr5Mo |
12Cr5M0V |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr18Ni12Mo2Ti |
| 阀板 |
铸件 |
WCB |
ZG1Cr5Mo
ZG0Cr18Ni10 |
ZG12CrMoV
ZG0Cr18N.10 |
CF8
ZG0Cr18Ni9Ti |
CF8
ZGOCr18Ni9Ti |
CF3
ZG00Cr18Ni10 |
CF3M
ZG00Cr18Ni12MoTi |
| 锻件 |
A105 |
1Cr5Mo
0Cr18Ni10 |
12CrMoV
0Cr18Ni10 |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
00Cr18Ni1O |
00Cr18N.12Mo2Ti |
| 支架 |
铸件 |
WCB |
CF8M |
| 阀杆 |
棒料 |
2Cr13 |
25Cr2MoV |
25Cr2MoV |
304
0Cr18Ni9 |
316
OCr17Ni12Mo2Ti |
304L
00Cr17Ni11 |
316L
COCr17Nil4Mo2 |
闸板
阀座
密封面 |
堆焊铁基合金
堆焊钻基合金（司太立合金Stellite） |
本体材料
堆焊钻基合金（司太立合金Stellite） |
垫片
垫环
密封环 |
高强复合柔性石墨
304/柔性石墨缠绕垫 |
聚四氟乙烯 PTFE
304/柔性石墨缠绕垫 |
| 填料 |
柔性石墨
增强柔性石墨（夹合金丝） |
聚四氟乙烯PTFE
增强柔性石墨（夹合金丝） |
| 阀杆螺母 |
铝青铜 |
| 手轮 |
①球墨铸铁②可锻铸铁③冲压碳钢 |

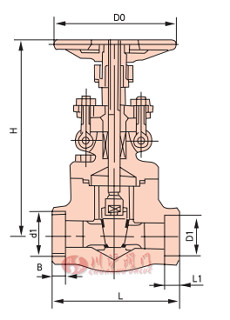

■ 主要外形及连接尺寸
| 公称压力 CLASS |
公称通径 DN |
主要外形尺寸及连接尺寸(mm) Size |
Wt/Kg |
| L |
D1 |
L1 |
B |
d1
NPT
(in) |
H |
Do |
| mm |
in |
A105 F11 F22 |
18-8 |
150Lb
800Lb |
15 |
1/2 |
79 |
22.5 |
22.2 |
9.6 |
13.6 |
1/2 |
161 |
100 |
2.1 |
| 20 |
3/4 |
92 |
28.5 |
27.7 |
12.7 |
13.9 |
3/4 |
161 |
100 |
2.3 |
| 25 |
1 |
111 |
34.5 |
34.5 |
12.7 |
17.3 |
1 |
196 |
125 |
4.3 |
| 40 |
1-½ |
121 |
50.5 |
49.1 |
12.7 |
18.4 |
1-½ |
244 |
160 |
6.9 |
| 50 |
2 |
140 |
|
|
|
19.2 |
2 |
286 |
180 |
10.8 |
注：由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
