国标手动闸阀

国标手动闸阀 国标手动闸阀

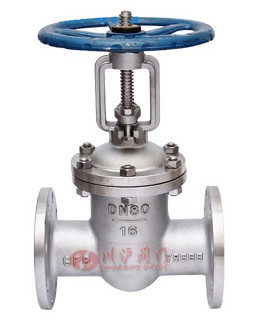

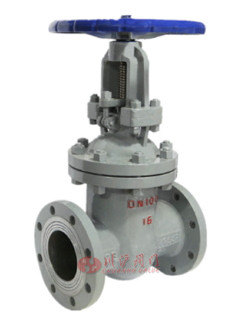

国标手动闸阀(碳钢材质) 国标手动闸阀(不锈钢材质)

■ 产品概述

川沪公司生产的国标手动闸阀（楔式闸阀）适用于电力、石油、化工等行业的水、蒸汽、油品及腐蚀性介质等设备和管道上，用作接通或切断管道中流通的介质。

■ 产品特点

1.设计制造Design and Manufacture:GB/T 12234-89
2.结构长度Face to face dimension:GB/T12221-89
3.法兰连接尺寸Flange Connecting Size:GB/T 9113-2000
也可按用户要求采用JB/T74-94或HG20592-97标准生产。
Also adopt JB/T74-94 or HG20592-97 as customer'request to manufacture.
4.阀体材料 Body material:WCB、ZG1Cr5Mo，ZG12CrMoV、CF8、CF8M、CF3、CF3M

■ 型号编制

代号 阀体材料 适用介质 温度
C 碳钢WCB 水.蒸汽、油品等 ≤ 425℃
I 铬钼钢1Cr5Mo 水.蒸汽、油品等 ≤550℃
V 铬钼钒钢12CrMoV 水.蒸汽、油品等 W ≤595℃
P 铬镍钛钢0Cr18Ni9Ti 硝酸等 ≤200℃
高温蒸汽、油品 ≤600℃
R 铬镍钼钛钢0Cr18Ni12Mo2Ti 醋酸类 ≤200℃
高混蒸汽，油品 ≤650℃
M 蒙乃尔合金Monel 氢氟酸 ≤480℃

■ 试验标准

公称压力 试验压力MPa
壳体强度 密封(液） 上密封（液） 气密封
1.6 MPa 2.4 1.76 1.76 0.6
2.5 3.75 2.75 2.75
4.0 6.0 4.4 4.4
6.4 9.6 7.04 7.04
10.0 15.0 11.0 11.0
16.0 24 17.6 17.6
20.0 30 22 22
25.0 37.5 27.5 27.5
35.0 52.5 38.5 38.5
45.0 67.5 49.5 49.5

■ 零部件材质

名称 材料
阀体
阀盖		 铸件 WCB ZG1Cr5Mo ZG1Cr5Mo CF8
ZG0Cr18Ni9Ti		 CF8M
ZG0Cr18Ni12Mo2Ti		 CF3
ZG00Cr18Ni10		 CF3M
ZG00Cr18Ni12MoTi
锻件 A105 1Cr5Mo 12Cr5M0V 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr18Ni12Mo2Ti
阀板 铸件 WCB ZG1Cr5Mo
ZG0Cr18Ni10		 ZG12CrMoV
ZG0Cr18N.10		 CF8
ZG0Cr18Ni9Ti		 CF8
ZGOCr18Ni9Ti		 CF3
ZG00Cr18Ni10		 CF3M
ZG00Cr18Ni12MoTi
锻件 A105 1Cr5Mo
0Cr18Ni10		 12CrMoV
0Cr18Ni10		 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti 00Cr18Ni1O 00Cr18N.12Mo2Ti
支架 铸件 WCB CF8M
阀杆 棒料 2Cr13 25Cr2MoV 25Cr2MoV 304
0Cr18Ni9		 316
OCr17Ni12Mo2Ti		 304L
00Cr17Ni11		 316L
COCr17Nil4Mo2
闸板
阀座
密封面		 堆焊铁基合金
堆焊钻基合金（司太立合金Stellite）		 本体材料
堆焊钻基合金（司太立合金Stellite）
垫片
垫环
密封环		 高强复合柔性石墨
304/柔性石墨缠绕垫		 聚四氟乙烯 PTFE
304/柔性石墨缠绕垫
填料 柔性石墨
增强柔性石墨（夹合金丝）		 聚四氟乙烯PTFE
增强柔性石墨（夹合金丝）
阀杆螺母 铝青铜
手轮 ①球墨铸铁②可锻铸铁③冲压碳钢

■ 主要外形及连接尺寸

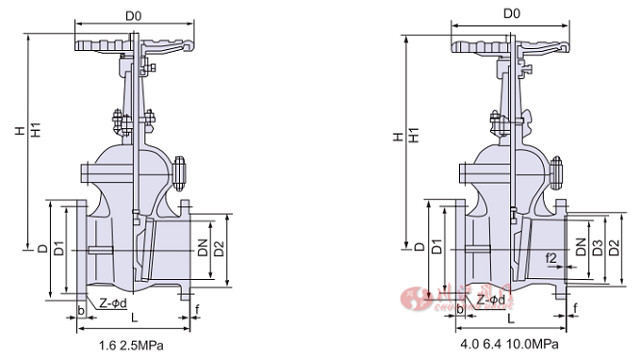

国标手动闸阀结构图

● 公称压力1.6MPa 和 2.5MPa 连接尺寸

公称压力 PN(MPa) 公称通径 DN(mm) 主要外形尺寸及连接尺寸(mm) Size Wt/Kg
L D D1 D2 b-f Z-Od H H1 DO
1.6 15 130 95 65 46 14-2 4-14 220 240 120 5
20 150 105 75 56 16-2 4-14 255 284 140 7
25 160 115 85 65 16-2 4-14 575 303 160 9
32 180 140 100 76 18-2 4-18 280 321 180 12
40 200 150 110 84 18-2 4-18 300 352 200 27
50 250 165 125 99 20-2 4-18 358 438 240 29
65 270 185 145 118 20-2 4-18 375 450 240 33
80 280 200 160 132 20-2 8-18 433 528 280 45
100 300 220 180 156 22-2 8-18 502 620 300 63
125 325 250 210 184 22-2 8-18 612 753 320 108
150 350 285 240 211 24-2 8-22 676 847 360 134
200 400 340 295 266 24-2 12-22 820 1039 400 192
250 450 405 355 319 26-2 12-26 969 1245 450 273
300 500 460 410 370 28-2 12-26 1142 1472 560 379
350 550 520 470 429 30-2 16-26 1280 1450 640 590
400 600 580 525 480 32-2 16-30 1452 1887 640 850
450 650 640 585 548 40-2 20-30 1541 2011 720 907
500 700 715 650 609 44-2 20-33 1676 2181 720 958
600 800 840 770 720 54-2 20-36 1874 2346 800 1112
2.5 15 130 95 65 46 14-2 4-14 220 240 120 6
20 150 105 75 56 16-2 4-14 255 284 140 7
25 160 115 85 65 16-2 4-14 275 303 160 11
32 180 140 100 76 18-2 4-18 280 321 180 14
40 200 150 110 84 18-2 4-18 300 352 200 30
50 250 165 125 99 20-2 4-18 358 438 240 34
65 270 185 145 118 22-2 8-18 375 450 240 36
80 280 200 160 132 24-2 8-18 433 528 280 50
100 300 235 190 156 24-2 8-22 502 620 300 69
125 325 270 220 184 26-2 8-26 612 753 320 116
150 350 300 250 211 28-2 8-26 676 847 360 141
200 400 360 310 274 30-2 12-26 820 1039 400 192
250 450 425 370 330 32-2 12-30 969 1245 450 207
300 500 485 430 389 34-2 16-30 1142 1472 560 400
350 550 555 490 448 38-2 16-33 1280 1450 640 630
400 600 620 550 503 40-2 16-36 1452 1887 640 900
450 650 670 600 548 46-2 20-36 1541 2011 720 1013
500 700 730 660 609 48-2 20-36 1676 2181 720 1166
600 800 845 770 720 58-2 20-39 1874 2346 800 1258

● 公称压力4.0MPa 和 6.4MPa 和10.0Mpa 连接尺寸

公称压力 PN(MPa) 公称通径 DN(mm) 主要外形尺寸及连接尺寸(mm) Size Wt/Kg
L D D1 D2 D3 b-f f2 Z- O d H H1 DO
4.0 20 150 105 75 56 51 16-4 3 4-14 256 285 140 8
25 160 115 85 65 58 16-4 3 4-14 275 305 160 10
32 180 140 100 76 66 18-4 3 4-18 287 322 180 12
40 200 150 110 84 76 18-4 3 4-18 323 369 200 17
50 250 165 125 99 88 20-4 3 4-18 372 440 280 29
65 280 185 145 118 110 22-4 3 8-18 395 473 280 39
80 310 200 160 132 121 24-4 3 8-18 457 552 320 52
100 350 235 190 156 150 24-4.5 3.5 8-22 552 617 360 80
125 400 270 220 184 176 26-4.5 3.5 8-26 634 726 400 127
150 450 300 250 211 204 28-4.5 3.5 8-26 708 883 400 154
200 550 375 320 284 260 34-4.5 3.5 12-30 858 1086 450 263
250 650 450 385 345 313 38-4.5 3.5 12-33 1015 1298 560 368
300 750 515 450 409 364 42-4.5 3.5 16-33 1203 1535 640 547
350 850 580 510 465 422 46-5 4 16-36 1341 1678 640 679
400 950 660 585 535 474 50-5 4 16-39 1492 1903 720 953
6.4 20 190 130 90 56 51 20-4 3 4-18 258 288 180 9
25 210 140 100 65 58 24-4 3 4-18 310 341 200 10
32 230 155 110 76 66 24-4 3 4-22 320 353 200 14
40 240 170 125 84 76 26-4 3 4-22 360 389 240 30
50 250 180 135 99 88 26-4 3 4-22 372 448 280 39
65 280 205 160 118 110 26-4 3 8-22 395 475 280 43
80 310 215 170 132 121 28-4 3 8-22 458 553 320 60
100 350 250 200 156 150 30-4.5 3.5 8-26 553 679 360 89
125 400 295 240 184 176 34-4.5 3.5 8-30 638 779 400 140
150 450 345 280 211 204 36-4.5 3.5 8-33 718 893 450 207
200 550 415 345 284 260 42-4.5 3.5 12-36 873 1100 560 325
250 650 470 400 345 313 46-4.5 3.5 12-36 1053 1332 640 467
300 750 530 460 409 364 52-4.5 3.5 16-36 1203 1535 640 590
10.0 25 210 140 100 65 58 24-4 3 4-18 310 341 200 13
32 230 155 110 76 66 24-4 3 4-22 320 353 240 20
40 240 170 125 84 76 26-4 3 4-22 360 389 280 50
50 250 195 145 99 88 28-4 3 4-26 490 558 360 60
65 280 220 170 118 110 30-4 3 8-26 540 622 400 70
80 310 230 180 132 121 32-4 3 8-26 573 671 400 100
100 350 265 210 156 150 36-4.5 3.5 8-30 575 671 400 110
125 400 315 250 184 176 40-4.5 3.5 8-33 744 892 560 180
150 450 355 290 211 204 44-4.5 3.5 12-33 800 972 560 250
200 550 430 360 284 260 52-4.5 3.5 12-36 800 972 560 360
250 650 505 430 345 313 60-4.5 3.5 12-39 1050 1305 640 485
300 750 585 500 409 364 68-4.5 3.5 16-42 1208 1506 640 633
注：由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
