电动平板闸阀(带导流孔平板闸阀)

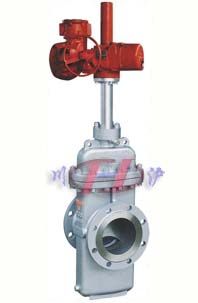

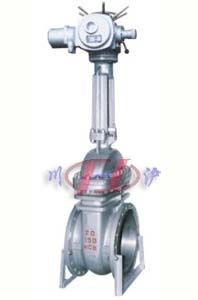

电动弹性座封闸阀 电动弹性座封闸阀

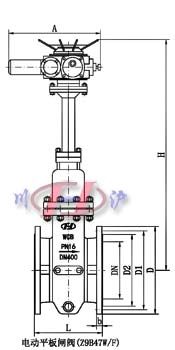

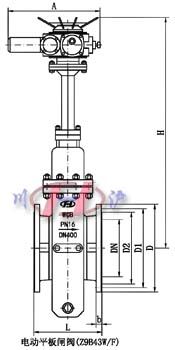

电动平板闸阀(Z9B47W/F) 电动平板闸阀(Z9B43W/F)

■ 产品概述

本公司经营的电动平板闸阀具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;电动平板闸阀适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,特别适用于石化、油、气、长输管线等领域。

■ 产品特点

1、阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2、阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3、阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管 – 铝青铜轭架套管配置针形止推轴承,最大程度减少操作扭矩。
(2) 阀杆 – 螺纹长度直到托架;销钉和点焊;具有稳定性。
(3) 压力密封 – 结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。
(4) 阀座环 – 焊接阀座环垂直于流动通道,易于维护。
(5) 执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
(6) 轭架 – 完全装配式轭架通过抗震测试,易于维护和安装执行机构。
(7) 压盖 – 两件式,自调节压盖,避免被弹出。
(8) 整体后座 – 硬面,使用寿命最长。
(9) 阀瓣 – 弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
(10) 整体止动 – 整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。

■ 阀门执行标准

设计规范 结构长度 连接法兰 试验与检验 压力-温度 产品标识
JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220
API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25

■ 主要性能规范

设计等级 常温下试验压力(MPa) 适用温度℃ 适用介质
壳体 左密封 左密封 低压密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
公称压力PN(MPa) 1.6 2.4 1.76 1.76 0.6 -29~50 -45~21 -2~121 H2S和CO2总含量大于500mg/m2的介质 石油天然气、水等
2.5 3.75 2.75 2.75 0.6
4.0 6.0 4.4 4.4 0.6
6.4 9.6 7.04 7.04 0.6
磅级Lb 150 3.0 2.2 2.2 0.6
300 7.7 5.6 5.6 0.6

■ 主要零件材料

阀门/阀盖 WCB WC6 A352-LCB A351-CF8M
闸板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
阀杆 2Cr13 2Cr13 A182-A6a A182-A316S
阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM

■ 主要外形及连接尺寸

电动平板闸阀 电动平板闸阀
1.6MPa DN L D D1 D2 Do f b H n-Φd
凸面法兰
RF
Z43WF-16C
Z543WF-16C
Z643WF-16C
Z943WF-16C
50 178 160 125 100 250 3 16 584 4-Φ18
65 190 180 145 120 250 3 18 634 4-Φ18
80 203 195 160 135 250 3 20 688 8-Φ18
100 229 215 181 155 300 3 20 863 8-Φ18
125 254 245 210 185 350 3 22 940 8-Φ18
150 267 280 240 210 350 3 24 1030 8-Φ23
200 292 335 295 265 350 3 26 1277 12-Φ23
250 330 405 355 320 400 3 30 1491 12-Φ25
300 356 460 410 375 450 4 30 1701 12-Φ25
350 381 520 470 435 500 4 34 1875 16-Φ30
400 406 580 525 485 305 4 36 2180 16-Φ30
450 432 640 585 545 305 4 40 2440 20-Φ34
500 457 705 650 608 305 4 44 2860 20-Φ41
600 508 840 770 718 305 5 48 3450 20-Φ41
700 610 910 840 788 305 5 50 3960 24-Φ41
800 660 1020 950 898 305 5 52 4550 24-Φ41
900 711 1120 1050 998 250 5 54 5250 28-Φ48
1000 811 1250 1170 1110 250 5 56 5870 28-Φ18
2.5MPa 50 178 160 125 100 250 3 20 584 4-Φ18
凸面法法
RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25
65 190 180 145 120 300 3 22 634 8-Φ18
80 203 195 160 135 350 3 22, 388 8-Φ18
100 229 230 190 160 350 3 24 863 8-Φ23
125 254 270 220 188, 350 3 28 940 8-Φ25
150 267 300 250 218 400 3 30 1030 8-Φ25
200 292 360 310 278 450 3 34 1277 12-Φ25
250 330 425 370 332 500 3 36 1491 12-Φ30
300 356 485 430 390 305 4 40 1701 16-Φ30
350 381 550 490 448 305 4 44 1875 16-Φ34
400 406 610 550 505 305 4 48 2180 16-Φ34
450 432 660 600 555 305 4 50 2440 20-Φ34
500 457 730 660 610 305 4 52 2860 20-Φ41
600 508 840 770 718 305 5 56 3450 20-Φ41
700 610 955 875 815 305 5 60 3960 24-Φ48
800 660 1070 990 930 305 5 64 4550 24-Φ48
900 711 1180 1090 1025 - 5 66 5250 28-Φ54
1000 811 1305 1210 1140 - 5 68 5870 28-Φ48
注:以上参数为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
