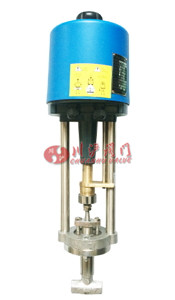

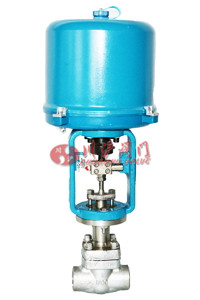

电子式电动小流量调节阀
 |
 |
| ZDSW电动小流量调节阀 |
ZRSW电动小流量调节阀 |
■ 产品概述
ZD(R)SW电动小流量调节阀由3810系列(PSL系列)电动执行器及小流量调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动小流量调节阀是专门针对小流量调节而开发的小口径调节阀。电动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。电动小流量调节阀适用于液体、蒸汽等 介质的主流量调节场合。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造、锻造阀体 |
| 公称通径 |
DN8～25mm |
| 阀座直径 |
dn1.5～12mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 |
| 连接形式 |
螺纹、焊接、法兰 |
| 阀盖形式 |
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
单座柱塞型阀芯 |
| 流量特性 |
线性、等百分比 |
● 执行机构
| 执行器型号 |
3810L系列、PSL系列 |
| 主要技术参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
■ 主要零件材料及结构图
| 1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
 |
| 2 |
阀座 |
304 |
304 |
316 |
316L |
| 3 |
阀芯阀杆 |
304 |
304 |
316 |
316L |
| 4 |
垫片 |
PTFE/金属石墨垫片 |
| 5 |
阀盖 |
304 |
304 |
316 |
316L |
| 6 |
填料 |
PTFE/柔性石墨 |
| 7 |
螺母 |
304 |
304 |
316 |
316L |
■ 主要性能指标
| 项目 |
指标值 |
| 基本误差% |
配3810L±2.5； 配PSL±1.0 |
| 回差% |
配3810L ±2.5； 配PSL±1.0 |
| 死区% |
1.0 |
| 始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
| 始点±2.5 |
终点±2.5 |
| 电关 |
始点 |
±2.5 |
| 终点 |
±2.5 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |
■ 额定流量系数Kv、允许压差
| 公称通径 DN(mm) |
G3/8"、1/2"、G3/4"、G1" |
| 阀座直径 dN(mm) |
1.5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| 额定流量系数KV |
0.025 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
| 额定行程(mm) |
8 |
10 |
12 |
| 允许压差(MPa) |
≤公称压力 |

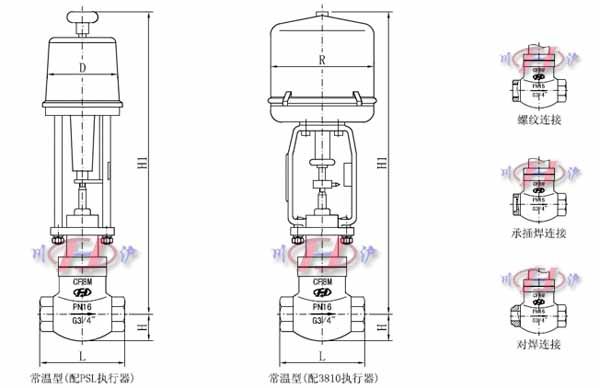

■ 主要外形及连接尺寸
| 公称通径DN(mm) |
阀座直径dn(mm) |
L |
H |
H1 |
D |
R |
| 3810 |
PSL |
| G3/8“ |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
| G1/2“ |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
| G3/4“ |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
| G1“ |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
