电子式电动单座调节阀
 |
 |
| ZDSP电动单座调节阀 |
ZRSP电动单座调节阀 |
■ 产品概述

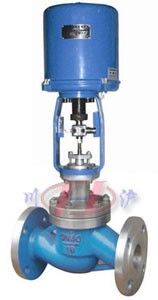

ZD(R)SP电子式电动单座调节阀，由3810L(或PSL系列)型直行程电动执行机构和低流阻直通单座调节阀组成。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，将电流信号转变成相对应的直线位移，自动地控制电动单座调节阀的开度达到对压力、流量、液位、温度等工参数的连续调节。电子式电动单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电子式电动单座调节阀适用于对泄露量求严格、阀前后压差低及有一定粘度及含少量纤维介质的场合。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造球型阀 |
| 公称通径 |
DN20～200mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 |
| 法兰标准 |
GB/T9113、 JB/T79 |
| 连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 |
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
单座柱塞型阀芯 |
| 流量特性 |
线性、等百分比 |
● 执行机构
| 执行器型号 |
3810L系列、PSL系列 |
| 主要技术参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
■ 主要零件材料及结构图
| 1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
 |
| 2 |
阀座 |
304 |
304 |
316 |
316L |
| 3 |
垫片 |
PTFE/金属石墨垫片 |
| 4 |
阀芯 |
304 |
304 |
316 |
316L |
| 5 |
导向套 |
304 |
304 |
316 |
316L |
| 6 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
| 7 |
阀杆 |
304 |
304 |
316 |
316L |
| 8 |
填料 |
PTFE/柔性石墨 |
| 9 |
弹簧 |
65Mn |
304 |
316 |
316L |
| 10 |
螺母 |
304 |
304 |
316 |
316L |
■ 主要性能指标
| 项目 |
指标值 |
| 基本误差% |
配3810L±2.5； 配PSL±1.0 |
| 回差% |
配381L ±2.0； 配PSL±1.0 |
| 死区% |
1.0 |
| 始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
| 始点±2.5 |
终点±2.5 |
| 电关 |
始点 |
±2.5 |
| 终点 |
±2.5 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |
■ 额定流量系数Kv、允许压差
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 阀座直径 dN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数KV |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
| 等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
| 额定行程(mm) |
16 |
25 |
40 |
60 |
| 允许压差(MPa) |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
| PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
| PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
| H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
| PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
| PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
| H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
| H2 |
PSL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
| 3810 |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
| D |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
| R |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
