电动流量控制系统
 |
| 电动流量控制系统 |
■ 产品概述

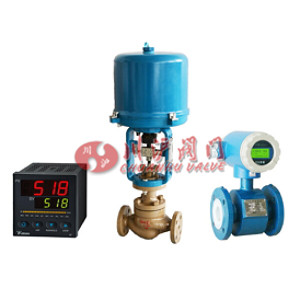

上海川沪阀门有限公司设计的电动流量控制系统，是由电动调节阀、电磁流量计、流量调节仪组成，可以完成现代工业过程中对管道流量的全自动控制。具有安装方便、响应快、控制精度高、整定方便、性能可靠等特点。广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业。
■ 工作原理
 |

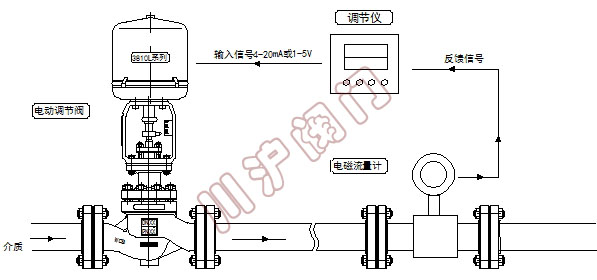

| 电动流量控制系统 原理图 |
■ 主要技术参数
● 额定流量系数Kv、允许压差
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 阀座直径 dN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数KV |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
| 笼式 |
5.9 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
| 套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
| 额定行程(mm) |
16 |
25 |
40 |
60 |
| 允许压差(MPa) |
单座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
| 笼式 |
6.4 |
5.8 |
5.0 |
4.9 |
4.3 |
3.0 |
3.7 |
3.5 |
3.1 |
2.8 |
2,8 |
| 套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
● 阀体
| 阀体形式 |
精小型直通铸造阀 |
| 公称通径 |
DN20～200mm |
| 公称流量 |
PN1.6、2.5、4.0、6.4 |
| 法兰标准 |
GB/T9113、 JB/T79 |
| 连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 |
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 执行机构
| 执行器型号 |
3810L系列、PSL系列 |
| 主要技术参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 环境流量：-25～+70℃、环境湿度：≤95% |
■ 主要性能指标
| 项目 |
指标值 |
| 基本误差% |
配3810L±2.5； 配PSL±1.0 |
| 回差% |
配381L ±2.0； 配PSL±1.0 |
| 死区% |
1.0 |
| 始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
| 始点±2.5 |
终点±2.5 |
| 电关 |
始点 |
±2.5 |
| 终点 |
±2.5 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
