防爆电动对夹球阀
 |
 |
| 防爆电动对夹球阀 |
防爆电动对夹球阀 |
■ 产品概述

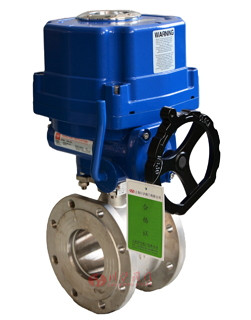

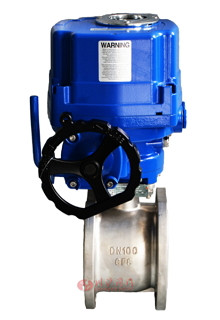

川沪牌防爆电动对夹球阀采用电动执行器和浮动球阀直连方式组成，结构紧凑，外形精巧美观。驱动电压有DC24V、AC220V和AC380V三种形式，控制方式有开关量和模拟量4-20mA方式，实现了远程和现场操作的特点。防爆电动球阀可以在需要防爆场合如易燃易爆的粉尘、气体、液体等场合使用。上海川沪阀门有限公司生产的高品质防爆电动对夹球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合。
浮动球球阀的启闭件是一个球体，中间有一个与 管道通径相等的通孔，进口端和出口端各置一个用 PTFE制造的密封座，并被包容在一个金属的阀体 内，当球体内的通孔与管线通道重合时，阀门处于开 启状态；当球体内的通孔与管线通道垂直时，阀门处 于关闭状态。阀门从幵启至关闭，或者从关闭至开启 球体回转90°角行程。
■ 主要技术参数
● 阀体分解图
● 零部件材质
| ITEM |
PART NAME |
MATERIAL |
| 1 |
NUT |
CF8M |
CF8 |
| 2 |
SPRING WASHER |
PTFE |
| 3 |
CAP |
PTFE |
R-PTFE |
| 4 |
BOOY GASKET |
SUS316 |
SUS304 |
| 5 |
BALL SEAT |
CF8M |
CF8 |
| 6 |
BALL |
PTFE |
| 7 |
BODY |
viton |
| 8 |
THRUST WASHER |
PTFE |
R-PTFE |
| 9 |
O-RING |
SUS304 |
| 10 |
STEM PACKING |
SUS304 |
| 11 |
GLAND |
SUS304 |
| 12 |
BELLEVILLE WASHER |
SUS304 |
| 13 |
STOP NUT |
SUS304 |
| 14 |
STOP WASHER |
SUS304 |
| 15 |
LOCKING WASHER |
SUS304 |
| 16 |
WASHER |
PLASTIC |
| 17 |
STEM NUT |
SUS316 |
SUS304 |
| 18 |
HANDLE |
SUS304 |
● 球阀结构图
● 扭矩和流量系数CV值
| SIZE |
L |
0d |
w |
H |
H1 |
H2 |
0C |
0R |
0D |
N |
M |
0A |
0B |
0a |
0b |
□U |
TORQUE
N.M |
cv |
| DN15 |
35 |
15 |
125 |
65 |
48.5 |
8.5 |
45 |
65 |
95 |
4 |
M12 |
42 |
36 |
5.5 |
6 |
9 |
5 |
3.4 |
| DN20 |
39 |
20 |
125 |
70 |
54.5 |
9 |
58 |
75 |
105 |
4 |
M12 |
42 |
36 |
5.5 |
6 |
9 |
7 |
7 |
| DN25 |
42 |
25 |
155 |
85 |
59.5 |
11 |
68 |
85 |
115 |
4 |
M12 |
50 |
42 |
6 |
7 |
11 |
8 |
12.4 |
| DN32 |
54 |
32 |
155 |
100 |
71.5 |
11 |
78 |
100 |
140 |
4 |
M16 |
50 |
42 |
6 |
7 |
11 |
15 |
20.3 |
| DN40 |
61 |
38 |
185 |
120 |
80 |
14 |
88 |
110 |
150 |
4 |
M16 |
70 |
50 |
7 |
9 |
14 |
22 |
28.5 |
| DN50 |
73 |
49 |
195 |
129 |
91 |
15 |
102 |
125 |
165 |
4 |
M16 |
70 |
50 |
7 |
9 |
14 |
25 |
47.5 |
| DN65 |
93 |
58 |
250 |
143 |
108 |
18 |
122 |
145 |
185 |
4 |
M16 |
102 |
70 |
9 |
11 |
17 |
50 |
76 |
| DN80 |
114 |
76 |
270 |
160 |
116 |
18 |
138 |
160 |
200 |
8 |
M16 |
102 |
70 |
9 |
11 |
19 |
85 |
108.4 |
| DN100 |
140 |
90 |
290 |
158 |
120 |
19 |
158 |
180 |
220 |
8 |
M16 |
102 |
70 |
9 |
11 |
19 |
115 |
198 |

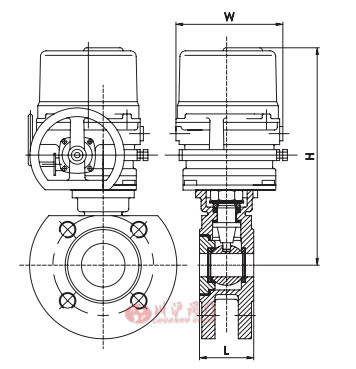

■ 主要外形及连接尺寸
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
34.5 |
39 |
42 |
54 |
61 |
73 |
93 |
114 |
140 |
195 |
225 |
275 |
| H |
191 |
193 |
200 |
220 |
225 |
237 |
242 |
324 |
334 |
354 |
384 |
424 |
| W |
170 |
170 |
170 |
170 |
170 |
170 |
200 |
200 |
220 |
220 |
260 |
260 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
