电动真空球阀|电动高真空球阀
 |
| 电动真空球阀 |
■ 产品概述
上海川沪阀门有限公司专业生产的GUQ电动高真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，电动高真空球阀广泛适用各类气体，液体等正、负压力管道系统。电动高真空球阀符合GMP标准。
电动高真空球阀主要特点如下：
1、密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
2、开关扭矩小，配置电动执行器小，工作稳定、可靠；
3、结构紧凑，重量轻，外形简洁、美观；
4、电动真空球阀既能适用高真空，又能适用一定的正压力下使用；由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
■ 主要性能
| 泄漏率 |
≤1.3×10-9Pa.M3/S |
| 压力范围 |
1.3×10-7Pa～6×105pa |
| 工作温度 |
-30℃～+232℃ |
| 工作电压 |
220V |
| 工作介质 |
水、蒸气、酸、碱 |
| 安装位置 |
任意 |
| 使用寿命 |
≥20000次 |
■ 主要技术参数
| 电源电压 |
AC220/380V，50/60Hz |
| 输出力矩 |
50N·M～2000N·M |
| 动作范围 |
0～90° 0～360° |
| 动作时间 |
15秒/30秒/60秒 |
| 保护装置 |
过热保护 |
| 环境温度 |
-30°～60° |
| 手动操作 |
同附带手柄操作 |
| 限位 |
电气、机械二重限位 |
| 防护等级 |
相当于IP-65 |
| 防爆等级 |
ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置测量 |
可选装开关或电位计 |
| 驱动电机 |
8W/E |
| 进线接口 |
PE1/2〞进线线锁 |
| 控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
■ 结构图
■ 安装尺寸

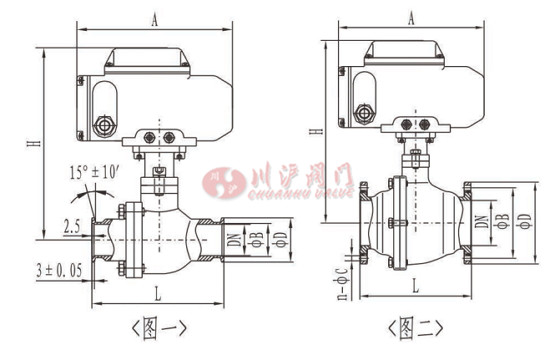

（图一）快卸法兰（KF）连接及外形尺寸（GB4982）
| 型号 |
通径
(DN) |
ΦD |
ΦB |
H |
L |
A |
| GUD-10/KF |
10 |
30 |
12.2 |
185 |
92 |
166 |
| GUD-16/KF |
16 |
30 |
17.2 |
186 |
100 |
| GUD-25/KF |
25 |
40 |
26.2 |
201 |
114 |
| GUD-40/KF |
40 |
55 |
41,2 |
277 |
165 |
196 |
| GUD-50/KF |
50 |
75 |
52.2 |
286 |
175 |
（图二）活套法兰连接及外形尺寸（GB/T6070）
| 型号 |
通径
(DN) |
ΦD |
ΦB |
H |
L |
A |
n-ΦC |
| GUD-10 |
10 |
55 |
40 |
185 |
92 |
166 |
4-6.5 |
| GUD-16 |
16 |
60 |
45 |
186 |
100 |
| GUD-20 |
20 |
65 |
50 |
200 |
114 |
| GUD-25 |
25 |
70 |
55 |
201 |
114 |
| GUD-32 |
32 |
90 |
70 |
219 |
140 |
4-9 |
| GUD-40 |
40 |
100 |
80 |
277 |
165 |
196 |
| GUD-50 |
50 |
110 |
90 |
286 |
175 |
| GUD-63 |
63 |
130 |
110 |
310 |
186 |
| GUD-80 |
80 |
145 |
125 |
320 |
198 |
8-9 |
| GUD-100 |
100 |
165 |
145 |
387 |
220 |
255 |
| GUD-125 |
125 |
200 |
175 |
415 |
266 |
8-11 |
| GUD-1B0 |
150 |
225 |
200 |
435 |
296 |
| GUD-200 |
200 |
285 |
260 |
512 |
390 |
310 |
12-12 |
|
