电动三通内螺纹球阀

电动三通内螺纹球阀 (配CH执行器) 电动三通内螺纹球阀 (内部结构图)
电动三通内螺纹球阀 (配CH执行器) 电动三通内螺纹球阀 (内部结构图)

■ 产品概述

川沪牌电动三通内螺纹球阀是由CH系列角行程电动执行器及内螺纹三通球阀组成,是一种旋转类切断、调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。内螺纹电动三通球阀以220V单相交流电为动力源,接受控制系统的开关信号,通过单相电源切换驱动可逆单相齿轮减速机,使球阀按规定要求对管路进行切换。两阀座密封电动三通内螺纹球阀具有结构紧凑、外型美观、密封性能好,它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭。四阀座密封内螺纹电动三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。电动三通内螺纹球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

■ 产品概述

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。

■ 主要技术参数

● 阀体

阀体形式 三通铸造球型阀
公称通径 DN15~50mm
公称压力 PN1.6、2.5、4.0、6.4 MPa
连接形式 螺纹式(适用于1/2"~2")
压盖型式 螺母旋紧式
密封填料 V型聚四氟乙烯填料、PPL高温密封材料

● 阀内件

阀芯形式 O型球型阀芯
流量特性 快开特性

● 执行机构

执行器型号 CHR、3810R、HQ、PSQ电动执行机构
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

■ 阀门控制方式

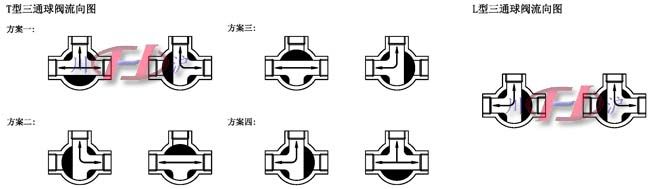

电动三通球阀分L型和T型,介质流通方向见下图。L型电动三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型电动三通球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,电动三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。

电动三通内螺纹球阀

■ 主要性能指标

公称通径 DN(mm) 15 20 25 32 40 50
允许压差(MPa) 公称压力
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%

■ 主要零件材料

1 主阀体 铸钢、不锈钢
2 连接端 铸钢、不锈钢
3 阀座 PTFE、PPL
4 球体 2Cr13+硬化处理、304、316
5 阀杆 不锈钢
6 支架 25
7 联轴器 25
8 执行器 铸铝(根据不同执行器而定)

■ 主要性能规范

试验压力(MPa) 公称压力(MPa)
1.6 2.5 4.0 6.4
强度试验 2.4 3.75 6.0 9.6
密封试验 1.76 2.75 4.4 7.04
气密试验 0.4~0.7MPa

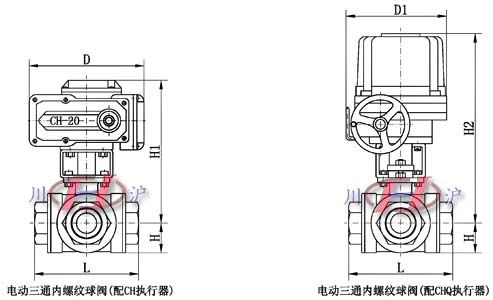

■ 主要外形及连接尺寸

电动三通内螺纹球阀
公称通径 15 20 25 32 40 50
L 68 78 86 111 126 143
H 19 25 37 45 70 80
H1、H2 根基实际配置电动执行器机型尺寸而定
D、D1 根基实际配置电动执行器机型尺寸而定
注:以上参数均为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
