QG947Y电动轨道球阀
 |
 |
| GQ947Y电动轨道球阀 |
GQ947Y电动轨道球阀 (内部结构图) |
■ 产品概述
GQ947Y电动轨道球阀是新型实用产品，具有旋转球芯90度摆切断的一种高科技型球阀。 国内目前所用O型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象，轨电动轨道球阀是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀，电动轨道球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。
■ 产品特点
传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球轮着启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。
■ 主要技术参数
● 阀体
| 公称通径DN(mm) |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
| 公称压力 MPa |
1.6、2.5、4.0、6.4 |
| 转角范围 （゜） |
90 |
| 固有流量特性 |
快 开 |
| 介质温度（℃） |
-60～450 |
| 泄 漏 量 |
Ⅴ 级 |
● 阀内件
● 执行机构
| 输出转速：18-192转/分 |
输出转矩：34-3000牛顿 米 |
| 额定转矩误差：±10% |
死区：0.1%-9.9% |
| 可调输出额定负载下启动频率：60次/小时 |
输入信号：4-20mA/100Ω，2-100 mA/100Ω，DC24V开关量。 |
| 供电电源：380±10%VAC，50Hz |
相对湿度：≤95% |
| 环境温度：-30℃＋70℃ |
防护等级：IP68 输入输出通道均采用光电隔离 |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要零件材料
| 零件名称 |
材料 |
| 阀体 |
WCB |
ZG1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
| 阀盖 |
WCB |
ZG1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
| 阀杆 |
2Cr13 |
38CrMoA1 |
1Cr18Ni9Ti |
1Cr18NiMo2aTi |
| 球体 |
WCB+HCr |
1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
| 阀座 |
PTFE/13Cr/CrNi SS+STELLITE |
| 螺柱 |
B7/35CrMoA |
1Cr17Ni2 |
| 螺母 |
2H/45 |
2Cr13 |
| 填料 |
PTFE/增强柔性石墨 |

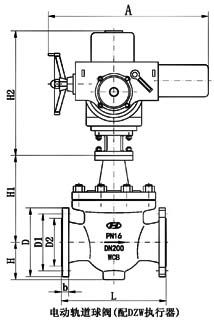

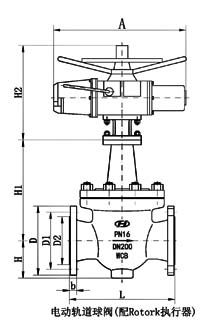

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
连接尺寸 |
| L |
H |
H1 |
H2 |
A |
D |
D1 |
D2 |
b |
| 32-700mm |
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为
您提供完整的图纸及技术资料 |
