电动法兰球阀
 |
 |

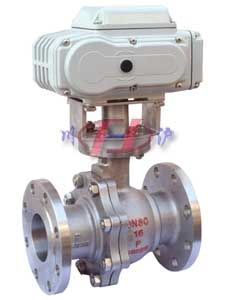

| 电动法兰球阀 (配CHR执行器) |

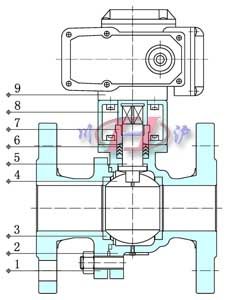

电动法兰球阀 (内部结构图) |
■ 产品概述
川沪牌电动法兰球阀采用CHR电动执行器及球阀组成。执行器与阀门采用直联方式，外形精巧美观。电动法兰球阀可采用多种阀座，常温型采用四氟密封，高温型可采用对位聚苯或金属硬密封，具有磨擦系数低、操作力矩小、泄露量高可达零泄露等优点，多种阀座材料可供选择，适应范围更广。电动法兰球阀配用的CHR系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。该电动法兰球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前电动球阀广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造球阀 |
| 公称通径 |
DN15～300mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 |
JIS、ANSI、GB、JB、HG等 |
| 连接形式 |
法兰式、螺纹式 |
| 阀盖形式 |
一体式 |
| 压盖型式 |
压盖压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
● 阀内件
● 执行机构
| 执行器型号 |
CHR、3810R、DZW、HQ、PSQ |
| 主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要性能指标
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 允许压差(MPa) |
≤ 公称压力 |
| 动作范围 |
0～90° |
| 泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
| 基本误差 |
±1% |
| 回差 |
±1% |
| 死区 |
≤1%(可调) |
| 可调范围 |
250：1 |
350：1 |
■ 主要零件材料
| 1 |
左阀体 |
WCB、CF8、CF8M、CF3M |
| 2 |
右阀体 |
WCB、CF8、CF8M、CF3M |
| 3 |
阀座 |
PEFE、PPL、304、316 |
| 4 |
球体 |
2Cr13、304、316 |
| 5 |
阀杆 |
2Cr13、304、316 |
| 6 |
密封填料 |
PTFE/柔性石墨 |
| 7 |
填料压盖 |
WCB、CF8、CF8M、CF3M |
| 8 |
联轴器 |
Q235A |
| 9 |
执行器 |
配置执行器不同，材质也不相同 |

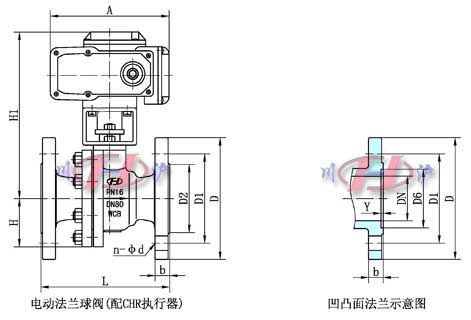

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
| H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
| H1 |
根据所配执行机构而定 |
| D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
| D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
| b |
14 |
16 |
16 |
18 |
18 |
20 |
20 |
20 |
22 |
22 |
24 |
24 |
26 |
28 |
| Y |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
| A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
