川沪首页 >> 产品展示 >> 电动球阀 >> 电动放料球阀

电动放料球阀

电动放料球阀 (不锈钢卡箍式) 电动放料球阀 (不锈钢法兰式)
电动放料球阀 (不锈钢卡箍式) 电动放料球阀 (不锈钢法兰式)

■ 产品概述

电动放料球阀是一种特殊结构的放料球阀，阀座与端面法兰距离近，物料滞留少。电动放料球阀结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上。电动放料球阀也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的理想产品。

■ 主要技术参数

● 阀体

阀体形式 整体式精铸阀体
公称通径 DN25～100mm
公称压力 PN1.0 MPa
连接形式 法兰式、卡箍式
适用温度 -20℃～150℃
阀盖形式 一体式
压盖型式 压盖压紧式

● 阀内件

阀芯形式 O型球体阀芯
流量特性 近似快开型

● 执行机构

执行器型号 CHR、3810R、HQ
主要技术参数 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
注：如需详细执行器参数，请进入电动执行器页面进行查阅。

■ 主要零件材料

阀体 WCB、CF8、CF8M、CF3M
阀座 PTFE、PPL、304
球体 2Cr13、304、316
阀杆 304、316
支架 25
联轴器 25

■ 主要外形及连接尺寸

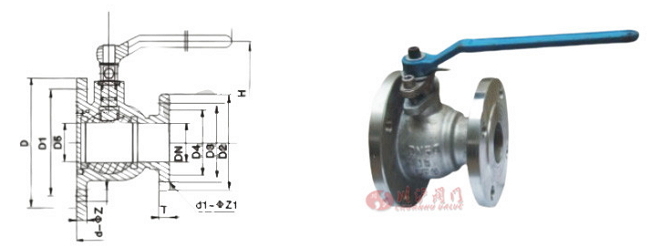

电动放料球阀(法兰式)

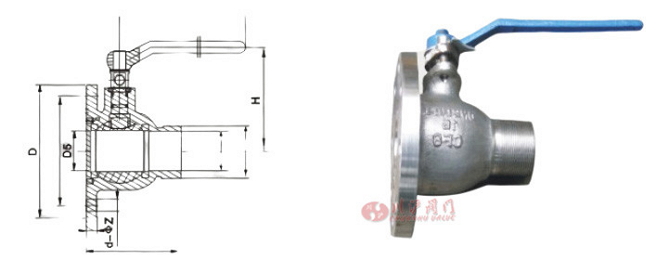

电动放料球阀(卡箍式)
DN
(mm)		 连接尺寸
D D1 D2 D3 D4 D5 L b b1 D-Z D1-Z1 DO H
32 160 125       40     16 4-18
50 180 145 160 125 100 65 130 16 18 4-18 4-18 180 130
65 195 160 180 145 120 80 150 18 20 8-18 4-18 230 145
80 215 180 195 160 135 100 178 20 20 8-18 8-18 250 180
100 280 240 215 180 155 150 210 20 24 8-23 8-18 300 220
