氧气截止阀
|
|

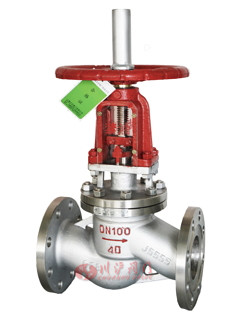

氧气截止阀(材质不锈钢) |

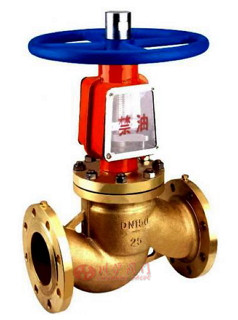

氧气截止阀(材质黄铜) |
■ 产品概述
氧气截止阀按照冶金工业部《钢铁企业氧气管网的若干技术规定》的规定采用截止阀。 主体材料选用不锈钢或阻燃性极好的铜合金,密封面为本体或堆焊D802,其余内件采用不锈钢或铜合金;传动部位的润滑采用不可燃的润滑脂, 并标有明显的禁油标记。 在结构上,支架采用全闭封,并有导除静电装置,阀杆上配有防尘帽。 我公司的氧气管路专用阀,自投放市场以来深受各大、中型钢铁厂、制氧厂、石化厂氧气管网的信赖!
氧气截止阀特点:
1、对于公称压力PN≥1.6MPa、DNl25~200采用内旁通结构;DN250~500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温,从而保证了氧气管网的安全运行,同时也减小了操作力矩。
2、介质流向:PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出),DN≥125介质由阀瓣卜方流入下方(高进低出)o对于 DN≥125的阀门采用介质高进低出的流向,一方面足内旁通阀结构上的需要,另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电安全装置,可避免因静电产生火花。
4、与普通截止阀相比,氧气管路用截止阀的支架部分采用全封闭式结构,且压紧填料时可以打开支架上的防护盖板,起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理
■ 主要技术参数
阀体材质 |
不锈钢、黄铜 |
驱动方式 |
手动 |
连接法兰 |
GB9113、JB/T79、HG20592 |
■ 零部件参数
零件名称 |
材料 |
阀体、阀盖、阀瓣 |
铸铬镍钛不锈钢、铜合金 |
阀杆 |
铬镍不锈钢 |
阀杆螺母 |
青铜 |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
■ 应用规范
公称压力
PN |
强度试验压力
MPa |
气密封试验压力
MPa |
适用介质 |
适用温度 |
水 |
气 |
氧气 |
常温 |
1.6 |
2.4 |
1.6 |
2.5 |
3.8 |
2.5 |
3.0 |
4.5 |
3.0 |
4.0 |
6.0 |
4.0 |
■ 主要外形及连接尺寸

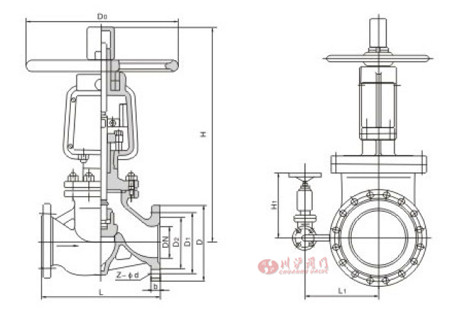

氧气截止阀外型尺寸图
氧气截止阀公称压力PN2.5MPa连接尺寸
产品型号 |
公称通径 |
PN2.5MPa |
WT |
Type |
DN |
L |
D |
D1 |
D2 |
b |
Z-d |
H |
H1 |
L1 |
Do |
Kg |
YJ41W-25P
YJ41W-25T |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
190 |
- |
- |
100 |
5 |
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
213 |
- |
- |
100 |
6.5 |
25 |
160 |
115 |
85 |
65 |
16 |
4-18 |
236 |
- |
- |
125 |
7 |
32 |
190 |
135 |
100 |
78 |
18 |
4-18 |
312 |
- |
- |
180 |
13.5 |
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
328 |
- |
- |
160 |
16 |
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
450 |
- |
- |
320 |
32 |
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
530 |
- |
- |
360 |
46 |
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
560 |
- |
- |
400 |
60 |
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
618 |
- |
- |
450 |
80 |
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
675 |
- |
- |
450 |
107 |
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
743 |
- |
- |
560 |
134 |
200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
850 |
- |
- |
640 |
268.7 |
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
975 |
340 |
380 |
720 |
449 |
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
1115 |
340 |
415 |
800 |
663 |
400 |
950 |
610 |
550 |
505 |
48 |
16-34 |
1380 |
340 |
465 |
900 |
1170 |
氧气截止阀公称压力PN4.0MPa连接尺寸
产品型号 |
公称通径 |
PN4.0MPa |
WT |
Type |
DN |
L |
D |
D1 |
D2 |
b |
Z-d |
H |
H1 |
L1 |
Do |
(kg) |
YJ41W-40P
YJ41W-40T |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
202 |
- |
- |
100 |
5 |
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
225 |
- |
- |
100 |
6.5 |
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
236 |
- |
- |
125 |
7 |
32 |
190 |
135 |
100 |
78 |
18 |
4-18 |
312 |
- |
- |
180 |
13.5 |
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
328 |
- |
- |
160 |
16 |
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
450 |
- |
- |
320 |
32 |
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
530 |
- |
- |
360 |
45 |
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
560 |
- |
- |
400 |
60 |
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
618 |
- |
- |
450 |
80 |
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
675 |
- |
- |
450 |
105 |
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
743 |
- |
- |
560 |
134 |
200 |
600 |
375 |
320 |
282 |
38 |
12-30 |
850 |
- |
- |
640 |
266 |
250 |
650 |
445 |
385 |
345 |
42 |
12-34 |
975 |
340 |
380 |
720 |
491 |
300 |
750 |
510 |
450 |
408 |
46 |
16-34 |
1115 |
340 |
415 |
800 |
705 |
400 |
950 |
655 |
585 |
535 |
58 |
16-41 |
1425 |
340 |
465 |
900 |
1234 |
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
|
