锻钢法兰截止阀
 |
 |

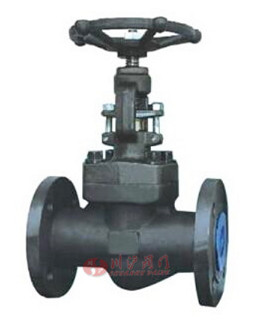

| 锻钢法兰截止阀(材质A105) |

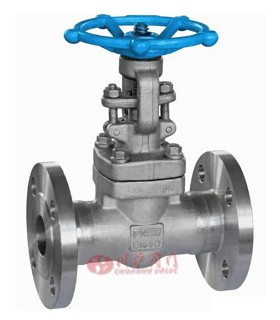

锻钢法兰截止阀(材质不锈钢) |
■ 产品概述
锻钢法兰截止阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
锻钢法兰截止阀制造标准 截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25. 承插端符合ASME B16.11, 螺纹连接端 (NPT) 符合ANSI/ASME B1.20.1
■ 零部件参数
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
垫片 |
Corrugated SS + graphite |
SS + PTFE |
| 3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 4 |
销子 |
A276 420 |
A276 304 |
| 5 |
填料压盖 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 8 |
阀杆螺母 |
A276 410 |
| 9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 10 |
铭牌 |
SS |
| 11 |
手轮 |
A197 |
| 12 |
填料压板 |
A216 WCB |
A351 CF8 |
| 13 |
填料 |
304夹柔性石墨 |
304+PTFE |
| 14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
| 15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A273 316(L) |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
-29~425 oC |
-29~550 oC |
-29~180 oC |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

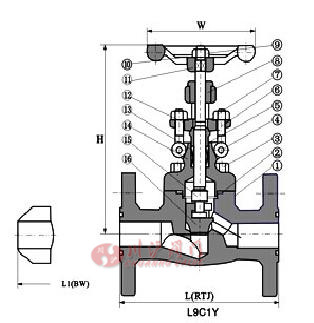

■ 主要外形及连接尺寸
公称压力150Lb~600Lb连接尺寸
|
规格 |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
| L(RF)L1(BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
| 300 |
152 |
178 |
203 |
216 |
229 |
267 |
| 600 |
165 |
190 |
216 |
229 |
241 |
292 |
| H(开) |
150,300 |
166 |
171 |
207 |
240 |
258 |
330 |
| 600 |
171 |
207 |
240 |
258 |
330 |
380 |
| W |
100 |
100 |
125 |
160 |
160 |
180 |
| 重量 |
150 |
RF |
4.5 |
6.9 |
9.8 |
13.5 |
19.5 |
28.0 |
| BW |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 |
| 300 |
RF |
4.8 |
7.7 |
11.0 |
16.8 |
21.2 |
32.6 |
| BW |
2.8 |
4.0 |
8.5 |
9.2 |
12.6 |
16.8 |
| 600 |
RF |
5.6 |
7.8 |
12.5 |
17.0 |
23.5 |
38.8 |
| BW |
3.4 |
4.7 |
9.2 |
10.5 |
13.3 |
18.9 |
公称压力900Lb~1500Lb连接尺寸
NPS |
1/2" |
3/4" |
1" |
3/4" |
1-1/2" |
2" |
| L(RTJ) |
900,1500 |
216 |
229 |
254 |
279 |
305 |
371 |
| L1(BW) |
900,1500 |
216 |
229 |
254 |
279 |
305 |
368 |
| H(开) |
207 |
207 |
240 |
258 |
330 |
355 |
| W |
125 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
RTJ |
8.0 |
13.2 |
17.4 |
19.0 |
24.5 |
31.0 |
| BW |
5.2 |
10.0 |
14.6 |
15.8 |
20.5 |
27.8 |
注：由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
