| 电动真空蝶阀 |

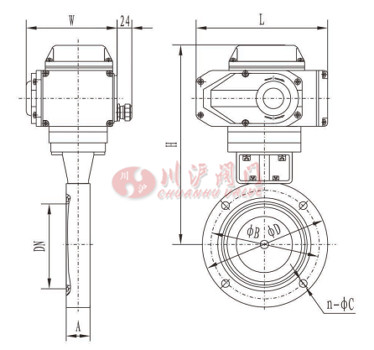

电动真空蝶阀外形尺寸 |
■ 产品概述
电动真空蝶阀是适用于真空系统中接通或切断管路的介质流。 电动真空蝶阀采用CHR系列回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。保证密封性能，零泄漏。并可以任意位置安装。 适用的工作介质为空气和非腐蚀性气体。
■ 主要技术参数
| 公称通径(DN) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
| 连接尺寸 |
A |
26 |
32 |
35 |
50 |
55 |
60 |
| ΦD |
110 |
130 |
145 |
165 |
200 |
225 |
285 |
335 |
425 |
510 |
| ΦB |
90 |
110 |
125 |
145 |
175 |
200 |
260 |
310 |
395 |
480 |
| n-ΦC |
4-Φ9 |
8-Φ9 |
4-Φ12 |
12-Φ11 |
12-Φ14 |
16-Φ14 |
| 适用范围(Pa) |
105～6.7x10-4 |
| 漏气率（Pa.L/S) |
6.7X1010-4 |
| 电磁阀电压（V/HZ） |
220/50 |
| 气源压力（MPa） |
0.4～0.6 |
| 法兰标准 |
GB6070.3-85 |
| 安装位置 |
任意 |
| 介质温度(℃) |
丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150， |
| 主要件材质 |
阀体、阀板 |
碳钢（镀镍）或不锈钢 |
| 密封件 |
丁腈橡胶或氟橡胶 |
■ 安装尺寸
| 型号 |
DN |
ΦD |
ΦB |
H |
A |
L |
B1 |
n-ΦC |
| GID-25 |
25 |
70 |
55 |
198 |
22 |
160 |
139 |
4-Φ7 |
| GID-32 |
32 |
78 |
64 |
202 |
| GID-40 |
40 |
85 |
70 |
206 |
| GID-50 |
50 |
110 |
90 |
220 |
4-Φ9 |
| GID-63 |
63 |
130 |
110 |
229 |
26 |
| GID-80 |
80 |
145 |
125 |
273 |
30 |
196 |
139 |
| GID-100 |
100 |
170 |
145 |
285 |
4-Φ12 |
| GID-125 |
125 |
195 |
170 |
299 |
35 |
| GID-150 |
150 |
220 |
195 |
368 |
255 |
147 |
8-Φ12 |
| GID-200 |
200 |
275 |
250 |
394 |
40 |
| GID-250 |
250 |
330 |
300 |
426 |
45 |
| GID-300 |
300 |
380 |
350 |
449 |
55 |
8-Φ14 |
| GID-400 |
400 |
500 |
465 |
538 |
60 |
310 |
182 |
8-Φ18 |
注：另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
