电动塑料蝶阀(PVC电动蝶阀)
 |
 |

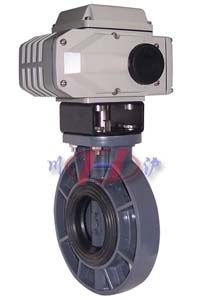

| 电动塑料蝶阀 |

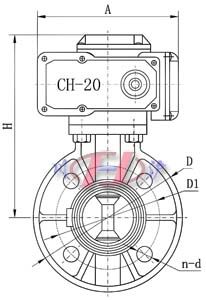

电动塑料蝶阀 (结构图) |
■ 产品概述
本公司经营的电动塑料蝶阀(亦称PVC电动蝶阀)采用一体式电动执行器于塑料蝶阀组成。输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动塑料蝶阀(PVC电动蝶阀)重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。 电动塑料蝶阀(PVC电动蝶阀)其主要特点如下：
其主要特点如下：
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、耐腐蚀性强，应用范围广。
4、材质卫生无毒。
5、耐磨损、容易拆卸，维护简单易行。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通式阀体 |
| 公称通径 |
DN50～300mm |
| 公称压力 |
PN1.0、1.6MPa |
| 连接形式 |
法兰式 \ 对夹式 |
| 密封材质 |
FPM、EPDM、NBR |
| 适用温度 |
0～+60℃ |
| 阀体材质 |
UPVC、CPVC、PP |
| 阀芯材质 |
UPVC、CPVC、PP、PTFE |
| 适用介质 |
PVC兼容的食品工业化学溶剂 |
● 阀内件
● 执行机构
| 执行器型号 |
CHR、381R、HQ |
| 主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要性能规范
| 公称通径DN |
50～300(mm) |
| 公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
| 气密封试验 |
0.6 |
0.6 |
0.6 |
■ 主要外形及连接尺寸
| 通径(mm) |
英寸″ |
尺寸(mm) |
| 长度 |
D |
D1-ANSI |
D1-JIS |
D1-DIN |
H |
N-d-ANSI |
N-d-JSI |
N-d-DIN |
| 50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
103 |
4-19 |
4-19 |
4-18 |
| 65 |
2 1/2 |
47.5 |
70 |
139.44 |
140 |
145 |
113 |
4-19 |
4-19 |
4-18 |
| 80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
115 |
4-19 |
4-19 |
4-18 |
| 100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
135 |
8-19 |
8-19 |
8-18 |
| 125 |
5 |
66 |
130 |
216 |
210 |
210 |
165 |
8-22 |
8-23 |
8-18 |
| 150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
177 |
8-22 |
8-23 |
8-23 |
| 200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
210 |
8-22 |
8-23 |
8-23 |
| 250 |
10 |
110 |
255 |
362 |
355 |
350 |
240 |
12-25 |
12-25 |
12-23 |
| 300 |
12 |
129 |
311 |
432 |
400 |
400 |
297 |
12-25 |
12-25 |
12-23 |
注：以上表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
