电动通风蝶阀

电动通风蝶阀 (配CHR执行器) 电动通风蝶阀 (配381R执行器)
电动通风蝶阀 (配CHR执行器) 电动通风蝶阀 (配381R执行器)

■ 产品概述

电动通风蝶阀又叫电动烟气蝶阀。本公司经营的D941W电动通风蝶阀、电动烟气蝶阀由角行程电动执行器和通风蝶阀组、烟气蝶阀成,它与电动单元组合仪表配合使用。电动通风蝶阀、电动烟气蝶阀亦可配置调节型电动执行器,执行机构内有伺服系弘,无须另配伺服放大器。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。电动通风蝶阀、电动烟气蝶阀具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质,煤气、含尘气体、烟道气等。

■ 主要技术参数

● 阀体

阀体形式 钢板焊接阀
公称通径 DN50~1000mm
公称压力 PN0.25、0.6、1.0 MPa
法兰标准 JB、ANSI、GB、HG、JIS等
连接形式 法兰式、对夹式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

● 阀内件

阀板形式 蝶形
流量特性 开关型(线性)、调节型(近似等百分比)

● 执行机构

执行器型号 381R、CH、PSQ、NA、HQ
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄、手轮
环境温度:-25~+70℃、环境湿度:95%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

■ 主要零件材料

阀体、底座 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
蝶板 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
阀杆 2Cr13、不锈钢
填料 V型聚四氟乙烯填料、柔性石墨填料

■ 主要性能指标

项目 指标值
基本误差% ±2.5
回差% 2.0
死区% 3.0
始终点偏差% ±2.5
额定行程偏差% +2.5
允许泄漏量1/h 2×10-2×阀额定容量

■ 主要外形及连接尺寸

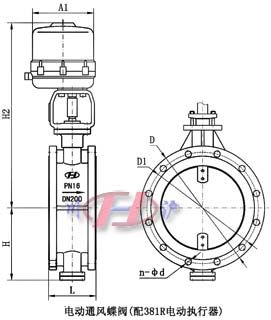

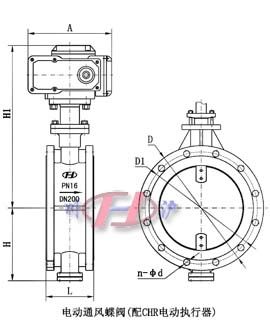

电动通风蝶阀(配CHR电动执行器) 电动通风蝶阀(配381R电动执行器)
公称通径DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 90 90 100 115 130 140 150 250 270 290 310 330 350 390 430 470 500 550
H 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
H1 根据阀门所需力矩而定,配置电动执行器不同,外形尺寸也不相同,详情请咨询公司技术部!
H2
A
A1
D 140 160 190 210 240 265 320 375 440 490 540 595 645 755 860 975 10755 1175
D1 110 130 150 170 200 225 280 335 395 445 495 550 600 705 810 920 1020 1120
n-φd 4-14 4-14 4-18 4-18 8-18 8-18 12-18 12-22 12-22 16-22 16-22 20-22 20-26 24-26 24-30 24-30 24-30 28-30
注:以上参数均为PN0.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
