电动开关蝶阀

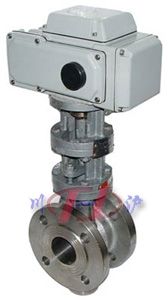

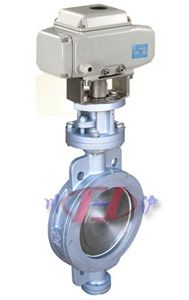

电动开关蝶阀 (法兰式) 电动开关蝶阀 (对夹式)
电动开关蝶阀 (法兰式) 电动开关蝶阀 (对夹式)

■ 产品概述

川沪牌电动开关蝶阀由CHR角行程电动执行机构和直通铸造蝶阀阀体组成,电动执行器具有功能强,体积小,轻便宜人,性能可靠,配套简单。电动开关蝶阀阀体流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封结构,采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能佳的目的。因此电动开关蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是截断流体的佳装置。

■ 主要技术参数

● 阀体

阀体形式 直通铸造阀
公称通径 DN50~1000mm
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、对夹式
阀盖形式 一体式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

● 阀内件

阀板形式 蝶形
流量特性 近似等百分比

● 执行机构

执行器型号 CHR、3810R、DZW
主要技术参数 电源电压:220V/50Hz、380V/50Hz
防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

■ 主要零件材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M 电动开关蝶阀(法兰式) 电动开关蝶阀(对夹式)
2 下轴套 铜合金、304、316
3 阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
4 密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
5 压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
6 固定销 25、35、45
7、8 上、下阀轴 2Cr13、304、316、316L
9 上轴套 铜合金、304、316
10 填料 聚四氟乙烯/柔性石墨
11、12 填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M

■ 主要性能指标

公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
额定流量系数KV 110 180 232 368 656 735 1240 2025 2712 3875 5038 6900 8500 12200
允许压差(MPa) 公称压力
动作范围 0~90°
泄露量Q 按GB/T4213-92,为Kv值的10-4

■ 主要外形及连接尺寸

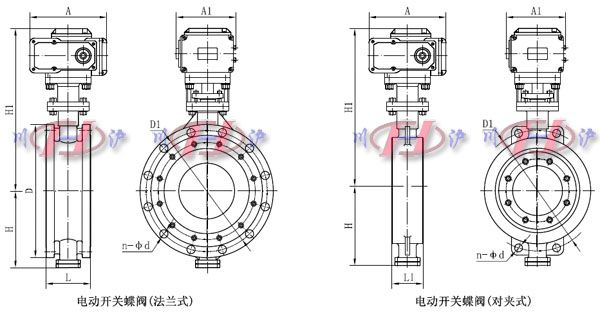

电动开关蝶阀外形尺寸
公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 108 112 114 127 140 140 152 165 178 190 216 222 229 267
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36
H1 根据所配执行机构而定
A、A1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
