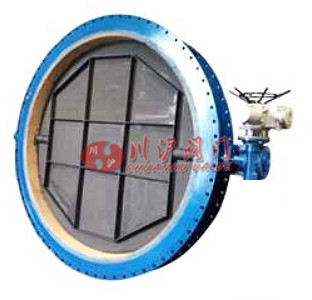

电动高温烟气蝶阀

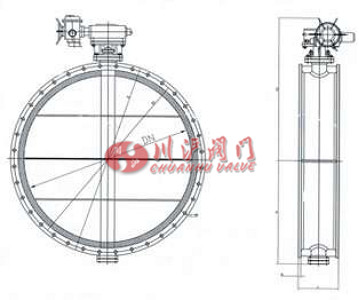

电动高温烟气蝶阀	电动高温烟气蝶阀外形尺寸

■ 产品概述

电动高温烟气尘气蝶阀设计合理，装拆容易，便于修理。电动高温烟气尘气蝶阀结构简单紧凑、重量轻，90°旋转，启闭迅速。密封结构设计合理，达到完成密封，泄漏为1%，能适应较恶劣工况。更换阀板密封圈、蝶板、转轴等材质，可适用多种介质和不同温度。特别是电动高温蝶阀采用不锈钢材质钢环，既防腐又耐磨，使适用范围更加广泛。电动高温烟气尘气蝶阀系在引进国外先进技术，结合国内制造工艺开发而成的新一代电动高温蝶阀。电动高温蝶阀广泛地应用于冶金、建材、化工、电站、玻璃等行业中的高温气体管道中，作为高温气体介质流时调节或切断装置，电动高温蝶阀可与各种执行器配套使用组成不同性能设备。电动高温烟气尘气蝶阀中的阀体、阀板采用优质耐热钢材料制作而成。电动高温蝶阀具有耐高温、体积小、转动灵活、使用寿命长、操作维护方便等特点。

■ 产品特点

电动高温烟气尘气蝶阀，阀体带衬里阀板和阀座，阀板采用及轴均采用304耐热不锈钢制造。高温蝶阀(高温烟道挡板)具有高强度、耐磨、抗腐蚀等性能，结构上设有空气吹扫孔，使阀门在高温条件下有利于正常运行，减少积灰，使阀板不出现卡死现象、从而保证阀板开启灵活。

电动高温烟气尘气蝶阀根据用户的需要，高温蝶阀(烟道挡板)亦可设计制造成方形，上园下方形，以适用不同截面形状烟道的需要。

■使用注意事项

1.管道内不可有大于50mm,块状固体冲击阀门
2.管道内若有衬耐火材料必需保证阀门正常开启
3.本涂料耐温650℃，若超出此温度阀门不可使用
4.电动装置为户外型，但非粉尘防爆，需要定期灰尘清理

■ 安装注意事项

1、仔细核对阀门使用情况是否与其性能规范相符；（温度、压力）
2、检查阀门通道及密封面是否有杂物，并及时清除；
3、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；
4、蝶阀轴向与地面平行，轴向不可与地面垂直式安装
5、安装、调试人员要仔细阅读使用说明书和气动、电动执行器等说明书，严格按说明书、接线图进行安装、操作、调试及接线；
6、电动蝶阀在安装之前，好处于关闭状态为宜，焊接时应将阀门通道用盖板挡住；防止颗粒、杂物搓伤密封面。
7、电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。
8法兰电动蝶阀安装在管路末端时，末端这边需配装法兰片，以防止密封圈挤压过位。

■ 外形尺寸

因为电动高温烟气尘气蝶阀属于非标定做产品，所以如果需要具体外形尺寸，请电话联系川沪技术部。
