水用电磁阀(液用电磁阀)

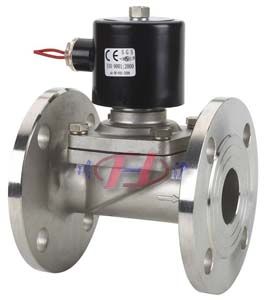

水用电磁阀 | 液用电磁阀 (不锈钢) 水用电磁阀 | 液用电磁阀 (黄铜)
水用电磁阀 | 液用电磁阀 (不锈钢) 水用电磁阀 | 液用电磁阀 (黄铜)

■ 产品概述

本系列水用电磁阀(液用电磁阀)适用于以水或液体为工作介质,可自动控制或远程控制水、油、液体等工作介质管路的通断。由于水用电磁阀(液用电磁阀)采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭迅速,可靠性高等优点。

■ 结构特点

1、电磁先导膜片式操作结构。
2、阀门流量比普通阀提高10%。
3、采用特殊密封结构和特种密封材料无泄漏。
4、寿命长是同类产品的5倍以上。
5、工作平稳噪音低、无水锤冲击、无颤抖声。
6、采用膜片式、对介质洁净度要求较低 。
7、不锈钢可动铁芯经久耐用,反应快速。
8、配管方式可任意角度安装,为增强寿命最好是水平管线圈朝上。
9、防爆线圈符合T4,T5和测CE的标准(德国NASS线圈)。
10、引用标准:GB3836·9 防爆标志 Exm I/IIT4(国产线圈)。

■ 结构原理

水用电磁阀通径15~100为膜片式为二次开阀的先导式电磁阀,通径125~300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力:将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外世,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起主阀口开启,阀呈通路状态。
当线圈断电,磁场消失,活动铁芯复位,封闭副阀口,继而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。
常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁祁副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。

■ 主要技术参数

公称通径 (mm) 15 20 25 32 40 50 65 80 100 125 200 250 300
工作介质 液体、水、及其他非腐蚀性流体
功耗 VA 17 30
阀体材质 铸铁、铜、不锈钢 铸铁
流量系数 (Kv) 2.8 5 8.5 12 18 28 45 70 110 180 600 870 1000
动作方式 常开、常闭
结构形式 先导式
介质温度 (℃) -5~80 -50~60
工作压力 (MPa) 0.05~1.0 0.1~1.0 0.15~1.0
额定电压 AC220V、DC24V、其余规格可作特殊订货

■ 主要外形及连接尺寸

水(液)用电磁阀 法兰式 水(液)用电磁阀 螺纹式
公称通径
DN(mm)
内螺纹连接 法兰连接
H L G H L D D1 D2 n-Ød b f
15 1/2″ 105 90 / / / / / / / /
20 3/4″ 114 100 / / / / / / / /
25 1″ 138 120 130 160 115 85 65 4-φ14 16 3
32 11/4″ 151 137 137 180 140 100 76 4-φ18 18 3
40 11/2″ 155 145 152 200 150 110 84 4-φ18 18 3
50 2″ 187 188 152 230 165 125 99 4-φ18 20 3
65 / / / 222 290 185 145 118 4-φ18 20 3
80 / / / 239 310 200 160 132 8-φ18 20 3
100 / / / 255 350 220 180 156 8-φ18 22 3
125 / / / 416 360 250 210 184 8-φ18 22 3
150 / / / 440 400 285 240 211 8-φ22 24 3
200 / / / 443 600 340 295 266 8-φ22 24 3
250 / / / 493 750 395 350 319 12-φ22 26 3
300 / / / 549 850 445 400 370 12-φ22 26 4
注:以上参数均为PN1.0MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
