空气电磁阀(ZCK电磁阀)
 |
 |

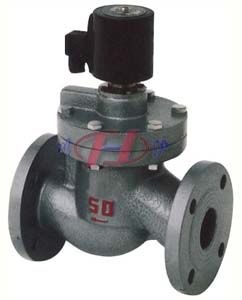

| 空气电磁阀 (铸钢法兰式) |

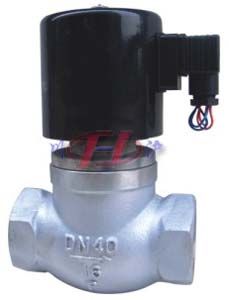

空气电磁阀 (不锈钢螺纹式) |
■ 产品概述
ZCK空气电磁阀是进行气动开关控制的执行单元，常用与压缩空气管路的通断开关。空气电磁阀不仅能和脉冲气流、用于脉冲信号发生器配套、产生脉冲气力输送线上；也适用于其他以压缩空气为介质的气动自控系统中。空气电磁阀应用于建材、化工冶金、水泥、塑料、粮食等部门。
■ 主要技术参数
| 工作介质 |
煤气、空气等 |
| 公称温度℃ |
≤60 |
| 公称压力(MPa) |
1.0 |
| 工作压差(MPa) |
0.05~1.0 |
0.1~1.0 |
| 电源电压 |
AC220V其余规格可作特殊订货 |
| 使用寿命 |
按JB/T7352-94规定 |
| 额定流量系数(Kv) |
| 泄漏量(ml/min) |
按JB/T7352-94·F规定 |
| 公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| 功耗(VA) |
40、30 |
30 |

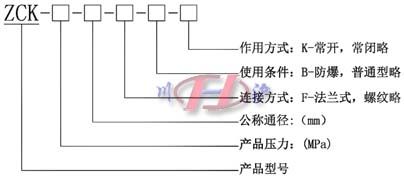

■ 型号编制说明
■ 主要外形及连接尺寸
公称通径
DN(mm) |
内螺纹连接 |
法兰连接 |
| H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-Ød |
| 15 |
148 |
92 |
1/2″ |
176 |
130 |
95 |
65 |
46 |
4-Ø14 |
| 20 |
148 |
92 |
3/4″ |
181 |
150 |
105 |
75 |
56 |
4-Ø14 |
| 25 |
148 |
110 |
1″ |
210 |
160 |
115 |
85 |
65 |
4-Ø14 |
| 32 |
182 |
120 |
11/4″ |
221 |
180 |
140 |
100 |
76 |
4-Ø18 |
| 40 |
182 |
140 |
11/2″ |
230 |
200 |
150 |
110 |
84 |
4-Ø18 |
| 50 |
192 |
162 |
2″ |
252 |
230 |
165 |
125 |
99 |
4-Ø18 |
| 65 |
/ |
/ |
/ |
265 |
290 |
185 |
145 |
118 |
4-Ø18 |
| 80 |
/ |
/ |
/ |
276 |
310 |
200 |
160 |
132 |
8-Ø18 |
| 100 |
/ |
/ |
/ |
373 |
350 |
220 |
180 |
156 |
8-Ø18 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
