黄铜电磁阀(ZCS水用电磁阀)
 |
 |

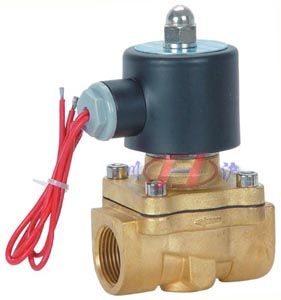

| 黄铜电磁阀 (螺纹式) |

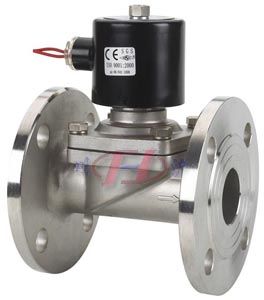

ZCS水用电磁阀 (不锈钢法兰式) |
■ 产品概述
黄铜电磁阀(ZCS水用电磁阀)适用于以水或液体为工作介质，可自动控制或远程控制水、油、液体等工作介质管路的通断。由于黄铜电磁阀采用橡胶密封，故对工作介质的清洁度大大减低，ZCS水用电磁阀具有启闭迅速，可靠性高等优点。
■ 结构特点
黄铜电磁阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。
常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀门又呈关闭状态。
■ 主要技术参数
| 工作介质 |
水、粘度≤4°E油及其它非腐蚀性液体 |
| 介质温度°C |
≤60 |
| 公称压力(Mpa) |
1.0 |
| 工作压差(Mpa) |
0.05～1.0 |
0.1～1.0 |
0.15～1.0 |
| 电源电压 |
AC200V，其余规格可作特殊订货（36V、12V、24V） |
| 流量系数(Kv)
| 按JB/T7352-94规定 |
| 泄漏量(ml/min)
| 按JB/T7352-94.F规定 |
| 公称通径(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 功耗(VA) |
17 |
30 |

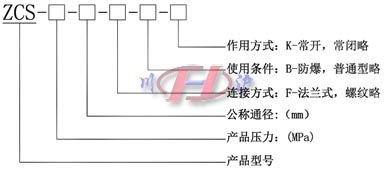

■ 型号编制说明
■ 主要外形及连接尺寸
公称通径
DN(mm) |
内螺纹连接 |
法兰连接 |
| H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-Ød |
| 15 |
112 |
80 |
1/2 |
|
|
|
|
|
|
| 20 |
119 |
80 |
3/4 |
|
|
|
|
|
|
| 25 |
130 |
90 |
1 |
130 |
60 |
115 |
85 |
65 |
4-Φ14 |
| 32 |
137 |
140 |
11/4 |
137 |
180 |
140 |
100 |
76 |
4-Φ18 |
| 40 |
152 |
156 |
11/2 |
152 |
200 |
150 |
110 |
84 |
4-Φ18 |
| 50 |
164 |
180 |
2 |
164 |
230 |
165 |
125 |
99 |
4-Φ18 |
| 65 |
|
|
|
222 |
290 |
185 |
145 |
118 |
4-Φ18 |
| 80 |
|
|
|
253 |
310 |
200 |
160 |
132 |
8-Φ18 |
| 100 |
|
|
|
260 |
350 |
220 |
180 |
156 |
8-Φ18 |
| 125 |
|
|
|
315 |
400 |
250 |
210 |
184 |
8-Φ18 |
| 150 |
|
|
|
350 |
480 |
285 |
240 |
211 |
8-Φ22 |
| 200 |
|
|
|
390 |
600 |
340 |
295 |
266 |
8-Φ22 |
| 250 |
|
|
|
430 |
730 |
395 |
350 |
319 |
12-Φ22 |
| 300 |
|
|
|
480 |
850 |
445 |
400 |
370 |
12-Φ22 |
注：以上参数均为标准数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
