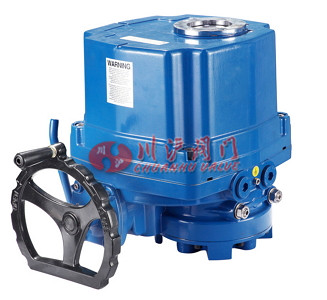

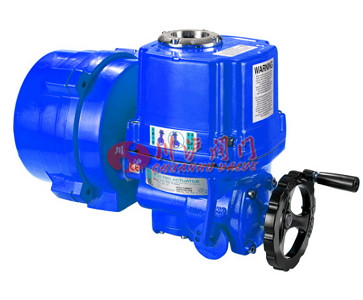

CHQ电动执行机构(角行程)
|
|
CHQ电动执行机构(开关型) |
CHQ电动执行机构(调节型) |
■ 产品概述
“CHQ”系列电动执行器用于控制0°~270°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,大输出扭矩达4000 N•M。(该产品已获得CE与防爆认证证书,产品质量具有保障)。
■ 性能特点
2.1壳体
壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68和防爆型供选择。
2.2电机
全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止过热损坏电机。
2.3手动结构
手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。(注:在电机不通电的状况下,电动执行器将保持永久手动状态)
2.4指示器
指示器安装在中心轴上,可以观察阀门位置。镜面采用凸透镜设计,不积水,观察更方便。
2.5干燥器
用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
2.6限位开关
机械,电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,无需电池支持。(微动开关接点均为银质触点)
2.7扭矩开关
可提供过载保护(CHQ-005/008/010除外),在阀门卡涩,有异物时,自动断开电机电源,更有效的保护阀门和电动执行器不受损坏。(出厂前已设定好,请用户不要随意更改设置)
2.8自锁
精密的双蜗轮蜗杆机构可高效传输大扭矩,效率高,噪音低(大50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠,出厂已经加满高效润滑脂,使用无需再加油。
2.9防脱螺栓
拆除外壳时,螺栓附在壳体上,不会脱落。外部螺栓均采用不锈钢材质。
2.10安装
底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。
2.11线路
控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出(可根据客户要求另行加工。)
2.12智能模块
采用集成度高,功耗很低的单片机与模拟电路混合的控制板,更采用全金属外挂式安装,使执行器电机热源与控制板有效隔离,很大程度地提高了软件及硬件的抗干扰性能及耐温性。
2.13阀位数字显示
执行器在打开或关闭过程中,阀位的变化在液晶屏上以大数字方式实时显示。
2.14相序自动调整
智能型执行器自动检测接入的三相电源相序,无需用户考虑三相电源的相序问题。
■ 规格参数
型号 |
大输出扭矩 |
动作时间 |
大
轴径 |
电机
F级 |
额定电流(A)60/50HZ |
重量 |
单相 |
三相 |
N·M |
S |
mm |
W |
110V |
220V |
380V |
440V |
Kg |
CHQ-005 |
50 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
CHQ-008 |
80 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
CHQ-010 |
100 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
7.5 |
CHQ-015 |
150 |
21/25 |
φ22 |
40 |
1.65/1.67 |
0.88/0.84 |
0.31/0.31 |
0.30/0.31 |
17.3 |
CHQ-020 |
200 |
21/25 |
φ22 |
40 |
1.67/1.67 |
0.89/0.85 |
0.31/0.31 |
0.30/0.31 |
17.3 |
CHQ-030 |
300 |
26/31 |
φ35 |
60 |
1.85/1.86 |
0.92/0.92 |
0.35/0.35 |
0.34/0.34 |
22 |
CHQ-050 |
500 |
26/31 |
φ35 |
90 |
3.60/3.62 |
1.55/1.58 |
0.59/0.59 |
0.58/0.58 |
23 |
CHQ-060 |
600 |
26/31 |
φ35 |
120 |
3.65/3.62 |
1.60/2.20 |
0.60/0.59 |
0.59/0.58 |
23 |
CHQ-080 |
800 |
31/37 |
φ45 |
120 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.790.79 |
29 |
CHQ-120 |
1200 |
31/37 |
φ45 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
29 |
CHQ-200 |
2000 |
93/112 |
φ65 |
180 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.79/0.79 |
75 |
CHQ-300 |
3000 |
93/112 |
φ65 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
75 |
|
