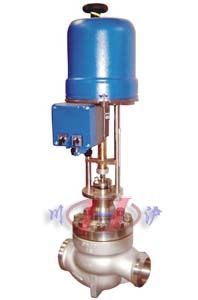

KHPS高压单座调节阀
 |
 |
| KHPS高压单座调节阀 |

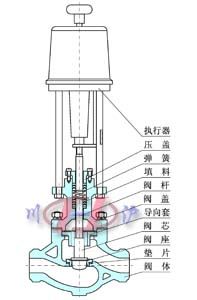

KHPS高压单座调节阀 (结构图) |
■ 产品概述
本公司经营的KHPS电动高压单座调节阀，是一种上导向结构的调节阀，高压单座调节阀结构紧凑，压降损失小，流量大，可调范围广，阀芯导向部分的导向面积大，抗振性好。调节阀的泄漏量符合ANSI Bl6.104标准。高压单座调节阀符合GB/T4213-92、JB/T7387-94 。
■ 主要技术参数
● 阀体
| 阀体型式 |
单座铸造球型阀 |
| 公称通径 |
25、40、50、80mm |
| 公称压力 |
ANSI 900、1500、2500 JIS 63K |
| 连接型式 |
法兰连接 |
RF、RJ |
| 法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、JB79-59等 |
| 焊接标准 |
嵌接焊SW（25～80mm）、对接焊BW（80mm） |
| 材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等 |
| 上阀盖 |
常温型 |
-5~+230℃ |
| 高温型 |
+230～+566℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
单座柱塞型阀芯 |
| 流量特性 |
等百分比特性、线性特性 |
| 材料 |
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
● 执行机构
| 执行器型式 |
DKZ系列、381L系列、SKZ系列、PSL系列 |
| 输入信号 |
DKZ执行机构 |
Ⅱ型0～10mA·DC（输入电阻200Ω）；Ⅲ型4～20mA·DC（输入电阻250Ω） |
| 381L执行机构 |
4～20mA·DC或1～5V（输入电阻250Ω） |
| SKZ执行机构 |
4～20mA·DC、1～5V DC |
| PSL执行机构 |
4～20mA·DC |
| 电源电压 |
DKZ执行机构 |
220V，50Hz |
| 381L执行机构 |
220V，50/60Hz |
| SKZ执行机构 |
单相控制220V·AC±5% |
| PSL执行机构 |
单相控制220V·50Hz； 三相控制380V，50Hz |
| 手动机构 |
DKZ执行机构：手轮； 361L执行机构:离合式； SKZ执行机构: 手轮； PSL执行机构: 手轮 |
| 作用形式 |
电关式或电开式 |
■ 主要性能指标
| 泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 回差 |
配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1% |
| 基本误差 |
配DKZ执行机构为±2.5%；配361L执行机构为±2%；配SKZ执行机构为±1.5%；配PSL执行机构为±1% |
| 可调范围 |
50:1 |
■ Cv值和行程
| 公称通径 |
25 |
40 |
50 |
80 |
| 阀座直径 |
15 |
20 |
25 |
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
| 额定Cv值 |
4.0 |
6.3 |
12 |
12 |
17 |
25 |
17 |
25 |
47 |
47 |
75 |
110 |
| 额定行程 |
14.3 |
25 |
38 |
■ 主要外形及连接尺寸
| 公称通径DN(mm) |
25、32、40、50、65、80 |
| 结构长度 |
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部
，技术人员将会为
您提供完整的图纸及技术资料。 |
| 阀体高度 |
| 执行器高度 |
|
