HPC高压笼式调节阀
 |
 |

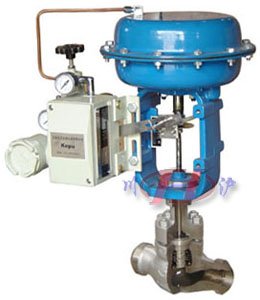

| HPC高压笼式调节阀 |

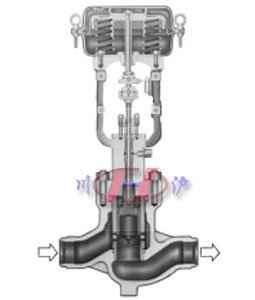

HPC高压笼式调节阀 (结构图) |
■ 产品概述
HPC高压笼式调节阀是CV3000系列产品之一。HPC高压笼式调节阀是一种压力平衡式的调节阀，阀结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。调节阀的泄漏量符合ANSI B16.104标准。HPC高压笼式调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92标准。
■ 主要技术参数
● 阀体
| 阀体型式 |
直通锻造球型阀 |
| 公称通径 |
40、50、80、100、150、200、250、300mm |
| 公称压力 |
ANSI 900、1500、2500；JIS 63K 注：DN250~300无ANSI 2500 |
| 连接型式 |
密封面型式 |
RF、RJ |
| 法兰标准 |
JIS B2201-1984、ANSI B16.5-1981 |
| 焊接标准 |
嵌接焊SW(40~80mm) 对接焊BW(80~300mm) |
| 材料 |
锻钢(碳钢、不锈钢、钛钢、耐蚀钢等) |
| 上阀盖 |
常温型 |
-5～+230℃ |
| 伸长I型 |
+230～+566℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
石棉编织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
带组合密封圈或活塞环的压力平衡式阀芯 |
| 流量特性 |
等百分比特性、线性特性 |
| 材料 |
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
● 执行机构
| 执行器型式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
| 膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 |
80~240KPa(HA型) |
| 供气压力 |
280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 气源接口 |
Rc1/4"(HA、VA型)、G3/8"(VP型) |
| 环境温度 |
-30~+70℃ |
| 作用形式 |
气-关式或气-开式 |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
■ 主要性能指标
| 泄漏量 |
金属阀座 |
ANSI：Class IV |
| 回差 |
带定位器 |
小于全行程的1% |
| 不带定位器 |
小于全行程的3% |
| 基本误差 |
带定位器 |
小于全行程的±1% |
| 不带定位器 |
小于全行程的±5% |
| 可调范围 |
50：1 |
■ Cv值和行程
| 公称通径 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
| 阀座直径 |
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
250 |
300 |
| 额定Cv值 |
900-1500 |
12 |
17 |
25 |
17 |
25 |
52 |
52 |
78 |
110 |
78 |
110 |
180 |
180 |
270 |
375 |
270 |
375 |
650 |
1000 |
1440 |
| 2500 |
- |
12 |
17 |
12 |
17 |
31 |
31 |
52 |
78 |
52 |
78 |
125 |
125 |
180 |
270 |
180 |
270 |
470 |
- |
- |
| 额定行程 |
25 |
38 |
50 |
75 |
100 |
■ 主要外形及连接尺寸
| 公称通径DN(mm) |
40、50、80、100、150、200、250、300mm |
| 结构长度 |
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部
，技术人员将会为
您提供完整的图纸及技术资料。 |
| 阀体高度 |
| 执行器高度 |
|
