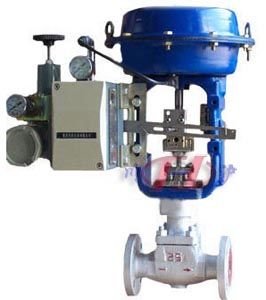

HLC小口径套筒单座调节阀
 |
 |
| HLC小口径套筒单座调节阀 |

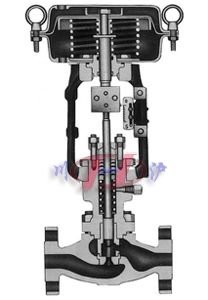

HLC小口径套筒单座调节阀 (结构图) |
■ 产品概述
HLC小口径套筒单座调节阀是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生阀蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。HLC小口径笼式单座调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
■ 主要技术参数
● 阀体
| 阀体型式 |
直通单座套筒式铸造球型阀 |
| 公称通径 |
15、20、25mm |
| 公称压力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa |
| 连接型式 |
密封面型式 |
FF、RF、RJ、LG |
| 法兰标准 |
ANSI B16.5、JIS B2201 、JB/T79.1、JB/T79.2、HG20592 |
| 焊接标准 |
承插焊SW |
| 材料 |
铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金 |
| 上阀盖 |
常温型 |
-17～+230℃ |
| 伸长I型 |
-45～-17℃、 +230～+566℃ |
| 伸长II型 |
-100～-45℃ |
| 伸长III型 |
-196～-100℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
单座套筒柱塞型阀芯 |
| 流量特性 |
金属阀座 |
等百分比特性、线性特性 |
| 软阀座 |
| 材料 |
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
● 执行机构
| 执行器型式 |
HA多弹簧薄膜执行机构 |
| 膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 |
20~100、80~240KPa |
| 供气压力 |
140~400KPa |
| 气源接口 |
RC1/4"和1/4NPT |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
气-关式或气-开式 |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、气动加速器、阀位传送器、手轮机构等 |
■ 主要性能指标
| 泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 软阀座 |
小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级 |
| 回差 |
带定位器 |
小于全行程的1% |
| 不带定位器 |
小于全行程的3%(HA1型小于全行程的5%) |
| 基本误差 |
带定位器 |
小于全行程的±1%-7(HA1型小于全行程的±2%) |
| 不带定位器 |
小于全行程的±5% |
| — |
注：采用标准的V型聚四氟乙烯填料 |
| 可调范围 |
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16) |
■ Cv值和行程
| 额定Cv值 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
| 流量特性 |
金属阀座 |
等百分比(%) |
- |
- |
- |
- |
O |
O |
O |
O |
O |
O |
O |
| 线性(L) |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
| 额定行程(mm) |
14.3 |
| 公称通径(mm) |
20、25 |
注：符号O表示阀的规格范围。
■ 主要外形及连接尺寸
| 公称通径DN(mm) |
15、20、25 |
| 结构长度 |
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部
，技术人员将会为
您提供完整的图纸及技术资料。 |
| 阀体高度 |
| 执行器高度 |
|
调节阀(控制阀)系列
