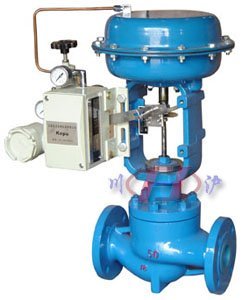

HCB平衡笼式调节阀
 |
 |
| HCB平衡笼式调节阀 |

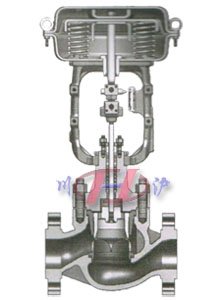

HCB平衡笼式调节阀 (结构图) |
■ 产品概述
HCB平衡笼式调节阀是CV3000系列产品之一。HCB平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S流线型的通道，还设有一页改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高， 符合IEC534-2-1976标准。HCB平衡笼式调节阀动态稳定性好，噪音低，空化腐蚀小。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92标准。
■ 主要技术参数
● 阀体
| 阀体型式 |
直通单座铸造球型阀 |
| 公称通径 |
32、40、50、65、80、100、125、150、200、250、300、350mm |
| 公称压力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa |
| 连接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
| 法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 焊接标准 |
嵌接焊SW(40~50mm) 对接焊BW(65~350mm) |
| 材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 |
| 上阀盖 |
常温型 |
-17～+230℃ |
| 伸长I型 |
-45～-17℃、 +230～+566℃ |
| 伸长Ⅱ型 |
-100～-45℃ |
| 伸长ⅢI型 |
-196～-100℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
压力平衡式阀芯 |
| 流量特性 |
等百分比特性、线性特性 |
| 材料 |
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
● 执行机构
| 执行器型式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
| 膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 |
20~100、80~240KPa |
| 供气压力 |
140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 气源接口 |
RC1/4"(HA、VA型)、RC3/8"(VP型) |
| 环境温度 |
-30~+70℃ |
| 作用形式 |
气-关式或气-开式 |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
■ 主要性能指标
| 泄漏量 |
金属阀座 |
小于阀额定容量的0.5%，符合ANSI B16.104-1976 II级 |
| 回差 |
带定位器 |
小于全行程的1% |
| 不带定位器 |
小于全行程的3% |
| 基本误差 |
带定位器 |
小于全行程的±1% |
| 不带定位器 |
小于全行程的±5% |
| — |
注：采用标准的V型聚四氟乙烯填料 |
| 可调范围 |
50：1 |
■ Cv值和行程
● 高容量阀芯(%C、LC、%T、LT)
| 公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| 阀座直径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
| Cv值 |
等百分比特性 |
20 |
30 |
50 |
85 |
125 |
200 |
320 |
420 |
700 |
820 |
|
|
| 线性特性 |
|
|
|
|
|
|
|
|
|
|
|
|
| 额定行程 |
25 |
38 |
50 |
75 |
100 |
|
|
● 高精度流量特性阀芯(%CF、LCF、%TF、LTF)
| 公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 阀座直径 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
80 |
100 |
125 |
100 |
125 |
150 |
125 |
150 |
200 |
| 额定Cv值 |
11 |
17 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
99 |
175 |
275 |
175 |
275 |
360 |
275 |
360 |
650 |
| 流量特性 |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
| 额定行程 |
25 |
38 |
50 |
75 |
注：1、符号△表示阀的规格范围。
2、符号△表示流量特性符合IEC534-2-1976标准。
■ 主要外形及连接尺寸
| 公称通径DN(mm) |
32、40、50、65、80、100、125、150、200、250、300、350mm |
| 结构长度 |
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部
，技术人员将会为
您提供完整的图纸及技术资料。 |
| 阀体高度 |
| 执行器高度 |
|
