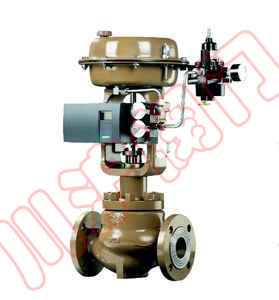

气动氧气调节阀
 |
 |
| 气动氧气调节阀 |

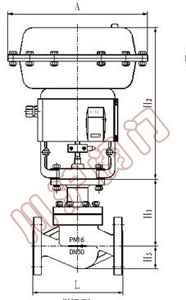

气动氧气调节阀外形尺寸图 |
■ 产品概述
气动氧气调节阀，因为介质的特殊性，阀体材质只能选用304不锈钢或者黄铜，而且，内件要脱脂处理。阀体结构形式主要有单座和套筒结构，好辅以波纹管密封形式，可以保证调节阀不会泄露。配以气动薄膜执行器，和防爆型电气阀门定位器，即可以实现对氧气的流量或者压力的自动化控制。上海川沪阀门有限公司生产的气动氧气调节阀，广泛应用于各种大型空分设备和生物医学、化工等领域。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造球型阀 |
| 公称通径 |
DN20～200mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4MPa |
| 法兰标准 |
GB/T9113、 JB/T79 |
| 连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 |
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
| 阀芯形式 |
单座柱塞型阀芯 |
| 流量特性 |
线性、等百分比 |
● 执行机构及附件、作用形式
| 执行器型式 |
ZHA/B多弹簧簿膜执行机构 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程(mm) |
10、16 |
25 |
40 |
40、60 |
100 |
| 弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 供气压力 |
140～400KPa |
| 气源接口 |
RC1/4" |
| 环境温度 |
-30～+70℃ |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
●外形尺寸
| 公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
| PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
| PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
| H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
| PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
| PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
| H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
| H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
| A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
