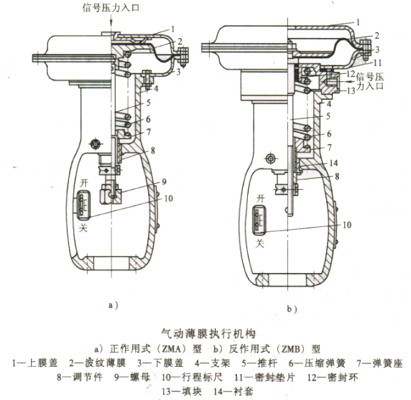

气动薄膜执行机构是一个常用的机构。它的传统结构如图所示。它结构简单、动作可靠、维修方便、价格低廉。

气动薄膜执行机构分为正作用式和反作用式两种。国产型号为ZMA型（正作用）和ZMB（反作用），信号压力一般是20-100KPa，气源压力为0.5~0.7MPa，信号压力增加时，推杆向下动作的叫正作用执行机构；信号压力增加时，推杆向上动作的叫反作用执行机构。正、反作用执行机构基本相同，均由上、下膜盖、波纹薄膜、推杆、支架、压缩弹簧、弹簧座、调节件、标尺等组成。在正作用执行机构上，有一个装O型密封圈的填块。只要更换个别零件，即可变为反作用执行机构。

这种执行机构的输出特性是比例式的，即输出位移与输入的气压信号成比例关系。当信号压力通入薄膜气室时，在薄膜2上产生一个推力，使推杆5移动并压缩弹簧6。当弹簧6的反作用力，与信号压力在薄膜2上产生的推力相平衡时，推杆5稳定在一个新的位置。信号压力越大；在薄膜上产生的推力就越大，则与它平衡的弹簧反力也越大，即推杆的位移量越大。推杆的位移就是执行机构的直线输出位移，也称为行程。 国产气动薄膜执行机构的行程规格有10mm、16mm、25mm、40mm、60mm、100mm等。薄膜的有效面积有20000mm^2、28000mm^2、40000mm^2、63000mm^2、100000mm^2、160000mm^2六种规格。有效面积越大，执行机构的位移和推力也就越大，可根据实际需要进行选择。
