DKZ直行程电动执行机构

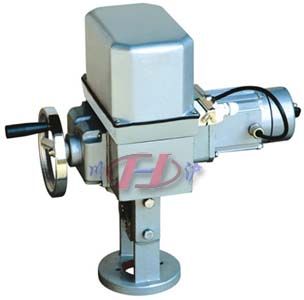

![DKZ直行程电动执行机构](images/dkz-1.jpg) |

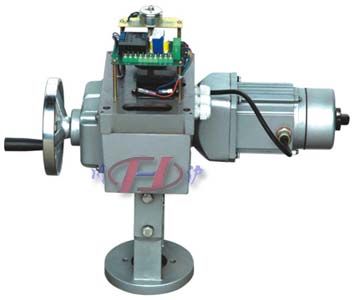

![DKZ直行程电动执行机构 (内部图)](images/dkz-2.jpg) |
DKZ直行程电动执行机构 (标准型) |
DKZ直行程电动执行机构 (户外型) |
■ 产品概述
川沪公司经营的DKZ直行程电动执行机构以单相交流电源为动力,是DDZ电动单元组合仪表中的执行单元之一,当与伺服放大器配合时,接受统一的0-10mA(或4-20mA)的标准信号,将电流信号转变成相对应的直线位移,自动操纵调节阀门,完成自动调节任务。
■ 结构特点
1、位置发送器采用齿轮式传动,确保限位可靠准确。
2、采用带角度指示的精密导电塑料电位器调试方便,易懂。
3、电路采用环氧树脂封装的模块结构并经高低温老化,确保稳定可靠。
4、电机采用带过载保护的户外型伺服电机。
■ 主要技术参数
项目名称 |
DKZ标准型(不带H) |
DKZ户外型(带H) |
控制机构 |
输入信号 |
无 |
反馈信号 |
0~10mA DC 4~20mA DC |
死区 |
0.4%~3% |
0.4%~3% |
基本误差 |
±2.5% |
±2.5% |
回差 |
≤1.5% |
≤1.5% |
限位 |
开侧,闭侧 |
开侧,闭侧 |
开度检测 |
精密导电塑料电位器 |
精密导电塑料电位器 |
动力 |
动力 |
220V,50Hz |
220V,50Hz |
驱动电机 |
伺服电机 |
伺服电机 |
附属机构 |
加热器 |
选择件 |
选择件 |
手动机构 |
手轮 |
手轮 |
安装条件 |
环境温度 |
无加热器 -25℃~+70℃ |
无加热器 -25℃~+70℃ |
相对湿度 |
< 95% |
< 95% |
环境气体 |
无腐蚀性气体 |
无腐蚀性气体 |
接线口 |
十四线插头 |
接线柱 |
防护等级 |
|
IP65 |
■ 规格型号
型号 |
额定负载(N) |
额定行程(mm) |
全行程时间(S) |
额定电流(A) |
质量(Kg) |
DKZ-310
DKZ-310H |
4000 |
10 |
8 |
0.65 |
50 |
16 |
125 |
25 |
20 |
30 |
24 |
DKZ-410
DKZ-410H |
6400 |
18 |
16 |
0.65 |
50 |
30 |
24 |
40 |
32 |
60 |
50 |
DKZ-510
DKZ-510H |
16000 |
30 |
16 |
1.5 |
95 |
50 |
30 |
60 |
40 |
100 |
60 |
DKZ-610
DKZ-610H |
25000 |
30 |
16 |
2.5 |
110 |
50 |
30 |
60 |
40 |
100 |
60 |
■ 订货须知
订货时请用户提供以下资料:
1、电动执行器名称,型号,行程;
2、伺服放大器是否需要配置,若需要,请注明名称,型号;
3、本产品适配的的伺服放大器型号如下:ZPE—2030 ZPE—3101;
4、其它特殊要求(如防护等级要求,输入信号要求);
5、行程可以根据用户特殊设计,输出轴用开合螺母连接时请用户说明;
|
