381L直行程电动执行器
![直行程电动执行器 (普通型)](images/381l-1.jpg) |
![直行程电动执行器 (防爆型)](images/381l-2.jpg) |

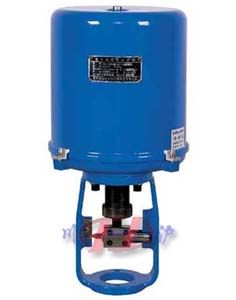

直行程电动执行器 (普通型) |

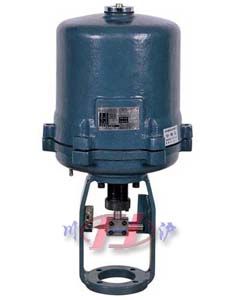

直行程电动执行器 (防爆型) |
■ 产品概述
381LSA系列直行程电动执行器是以AC 220V单相交流电源作为驱动电源,接受来自调节器的控制信号(DC 4~20mA或DC 1~5V ), 实现预定直线运动功能的新型执行器。直行程电动执行器具备了调节阀要求的各种动作变换功能及阀位开度信号。防爆型为381LXA型。产品防爆等级为ExdIIBT4。341型为直行程开关式电子式电动执行器。是以AC 220V单相交流电源作为驱动电源,控制信号采用正、反切换接点信号。
■ 产品特点
1、执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。
2、执行器的关键部件─控制器,采用先进的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%。
4、具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态)。
6、用状态选择开关可以设定(正、反动作)。
7、用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V)。
8、调整工作零点(始点)和行程(终点)简单易行。
9、当突然断电时,能确保阀芯自锁。
10、采用同步皮带传动,有效降低了噪音。
11、延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。
■ 主要技术参数
电源电压 |
AC220±50%,50HZ。 |
耗电功率 |
规格A型执行器 50VA、规格B型执行器 150VA、规格C型执行器 220VA |
输入信号 |
DC 4~20mA或DC 1~5V |
输出信号 |
DC 4~20mA (负载电阻500Ω以下) |
控制精度 |
基本误差:±1%、回差≤1%、死区≤1% |
工作行程 调整范围 |
“零点”±25%、“行程”20%~100% |
■ 使用环境条件
环境条件 |
普通型 (S型) 执行器 |
隔爆型 (X型) 执行器 |
环境温度 |
无空间加热器-10℃~60℃ |
-10℃~40℃ |
有空间加热器-35℃~60℃ |
相对湿度 |
95%以下 |
45%~85% |
环境气体 |
无腐蚀气体 |
|
机械振动 |
1.5g以下 |
|
■ 产品性能参数
型号 |
额定输出力N |
速度mm/s |
大行程 |
381LSA-08
381LXA-08 |
800
800 |
4.2
4.2 |
30 |
381LSA-20
381LXA-20 |
2000
2000 |
2.1
2.1 |
381LSB-30
381LXB-30 |
3000
3000 |
3.5
3.5 |
60 |
381LSB-50
381LXB-50 |
5000
5000 |
1.7
1.7 |
381LSC-65 |
6500 |
2.8 |
100 |
381LSC-99 |
10000 |
2.0 |
381LSC-160 |
16000 |
1.0 |
|
